کانکتور فایبرلاک

کانکتور فایبرلاک

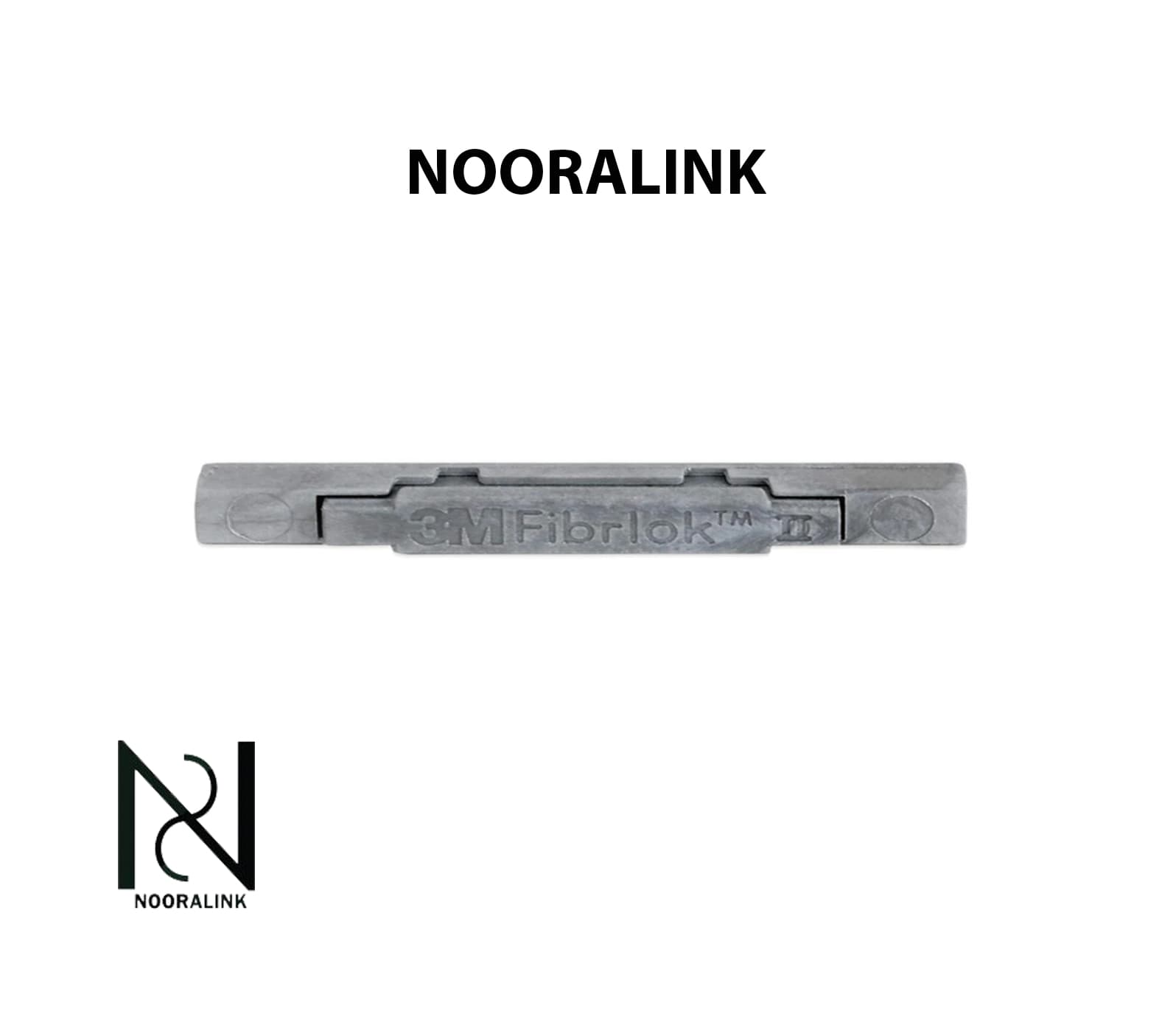

کانکتور فایبرلاک :یکی از تجهیزات فیبر نوری است که برای ایجاد اتصال سریع بین دو تار فیبر بدون استفاده از دستگاه فیوژن به کار می‌رود. این کانکتور در واقع نوعی Mechanical Splice محسوب می‌شود که با استفاده از یک مکانیزم قفل‌کننده و ژل تطبیق‌دهنده (Index Matching Gel) دو فیبر را در یک راستا نگه می‌دارد.

در بسیاری از پروژه‌های مخابراتی و به‌خصوص در نصب‌های سریع FTTH، استفاده از کانکتور فایبرلاک باعث کاهش زمان اجرا و حذف نیاز به تجهیزات گران‌قیمت مانند دستگاه فیوژن می‌شود. تکنسین‌ها می‌توانند تنها با استفاده از ابزارهای ساده مانند استریپر فیبر نوری و کلیور، فیبرها را آماده کرده و درون فست کانکتور قرار دهند.

نحوه عملکرد Fiberlock

عملکرد Fiberlock Connector بر اساس هم‌راستاسازی مکانیکی دو تار فیبر نوری است. ابتدا روکش فیبر توسط استریپر برداشته می‌شود و سپس با کلیور فیبر نوری برش دقیق انجام می‌گیرد. پس از آن، دو سر فیبر درون شیار مخصوص کانکتور قرار گرفته و توسط یک مکانیزم قفل‌کننده ثابت می‌شوند.

در داخل کانکتور نورالینک ، معمولاً از ژل تطبیق ضریب شکست (Index Matching Gel) استفاده می‌شود تا فاصله میکروسکوپی میان دو فیبر را پر کرده و میزان بازتاب و افت سیگنال را کاهش دهد. این طراحی باعث می‌شود اتصال ایجاد شده عملکرد قابل قبولی در انتقال داده داشته باشد.

کاربردهای کانکتور فایبرلاک

کانکتورهای Fiberlock در بسیاری از سناریوهای نصب و تعمیر شبکه‌های فیبر نوری کاربرد دارند، از جمله:

• نصب سریع در پروژه‌های FTTH
• تعمیر اضطراری لینک‌های فیبر نوری
• اتصال موقت فیبر در آزمایشگاه‌ها
• مواقعی که دستگاه فیوژن در دسترس نیست

در برخی پروژه‌ها نیز از فایبرلاک به عنوان راهکار موقت استفاده می‌شود تا در زمان مناسب اتصال دائمی با دستگاه فیوژن فیبر نوری انجام شود.

جایگاه در زنجیره تجهیزات فیبر نوری

در یک شبکه فیبر نوری، تجهیزات مختلفی در کنار یکدیگر کار می‌کنند. پس از آماده‌سازی فیبر با استریپر و کلیور، اتصال می‌تواند به دو روش انجام شود:

1. فیوژن (Fusion Splicing) با دستگاه‌هایی مانند Fujikura یا INNO
2. اتصال مکانیکی با استفاده از کانکتور Fiberlock

پس از ایجاد اتصال، فیبرها در کاست فیبر نوری قرار گرفته و در تجهیزاتی مانند پچ پنل فیبر نوری یا مفصل فیبر نوری مدیریت می‌شوند. در ادامه ارتباط از طریق پیگتیل، آداپتور و پچ کورد به تجهیزات اکتیو شبکه  مانند سوئیچ شبکهو ماژول‌های SFP منتقل می‌شود. در نهایت کیفیت لینک توسط دستگاه OTDR بررسی می‌شود.

مزایای استفاده از کانکتور فایبرلاک

• نصب سریع و آسان
• عدم نیاز به دستگاه فیوژن
• مناسب برای تعمیرات اضطراری
• کاهش هزینه تجهیزات در پروژه‌های کوچک
• قابل استفاده در محیط‌های میدانی

جمع‌بندی:

کانکتور فایبرلاک یک راهکار سریع و اقتصادی برای اتصال فیبر نوری بدون استفاده از دستگاه فیوژن است. این کانکتور با استفاده از مکانیزم قفل‌کننده و ژل تطبیق ضریب شکست، امکان ایجاد اتصال قابل قبول میان دو فیبر را فراهم می‌کند. اگرچه در پروژه‌های حرفه‌ای معمولاً از فیوژن برای ایجاد اتصال دائمی استفاده می‌شود، اما Fiberlock در شرایط اضطراری، نصب‌های سریع و پروژه‌های کوچک گزینه‌ای بسیار کاربردی محسوب می‌شود.
