اداپتور شارژ ADC-11 فوجیکورا 50S

اداپتور شارژ ADC-11 فوجیکورا 50S

اداپتور شارژ ADC-11 فوجیکورا 50S : یکی از حیاتی‌ترین قطعات جانبی و سیستم‌های تغذیه برای دستگاه‌های فیوژن فیبر نوری سری FSM-50S و FSM-17S است. این تجهیز دوکاره نه تنها جریان برق شهری را برای کارکرد مستقیم دستگاه فیوژن به ولتاژ ایمن و پایدار DC تبدیل می‌کند، بلکه به عنوان شارژر اصلی باتری‌های لیتیوم-یونی سری BTR-06 نیز عمل می‌کند. در پروژه‌های بزرگ مخابراتی، پایداری منبع تغذیه ارتباط مستقیمی با کیفیت جوش و طول عمر قطعات حساس دستگاه دارد.

نقش کلیدی آداپتور ADC-11 در سیستم تغذیه فیوژن

دستگاه فیوژن فوجیکورا برای انجام فرآیند هم‌ترازی هسته فیبر نوری (Core Alignment) و اعمال قوس الکتریکی ولتاژ بالا، به یک منبع تغذیه فوق‌العاده پایدار نیاز دارند. آداپتور ADC-11 وظیفه دارد نوسانات جریان متناوب (AC) ورودی را به طور کامل فیلتر کرده و خروجی یکنواختی را به دستگاه تحویل دهد. هرگونه نوسان در این بخش می‌تواند منجر به بروز خطا در کالیبراسیون قوس الکتریکی (Arc Calibration) و در نتیجه افزایش افت جوش (Splice Loss) شود.

سازگاری دوگانه؛ برق مستقیم و شارژ باتری

یکی از ویژگی‌های برجسته آداپتور فوجیکورا ADC-11، توانایی کارکرد دوگانه آن است. تکنسین‌های شبکه می‌توانند به دو روش از این دستگاه استفاده کنند:

1. تغذیه مستقیم دستگاه (AC Operation):

2. اتصال مستقیم آداپتور فیبر نوری به دستگاه فیوژن جهت کار مداوم در محیط‌هایی که دسترسی به پریز برق شهری وجود دارد.

3. شارژ مستقیم باتری (Battery Charging):

4. اتصال آداپتور به باتری BTR-06 از طریق کابل رابط DCC-10 جهت شارژ باتری در داخل یا خارج از دستگاه.

اهمیت استفاده از آداپتور اورجینال در زنجیره کیفیت جوش

در فرآیند اتصال فیبر نوری، تمامی تجهیزات آماده‌سازی و جوش مانند یک زنجیره به هم متصل هستند. برای رسیدن به افت جوش استاندارد (کمتر از 0.02dB برای فیبرهای Single-mode)، پایداری عملکرد دستگاه فیوژن الزامی است.

• آماده‌سازی اولیه: برش دقیق با کلیور و تمیزکاری با الکل ایزوپروپانول (IPA).

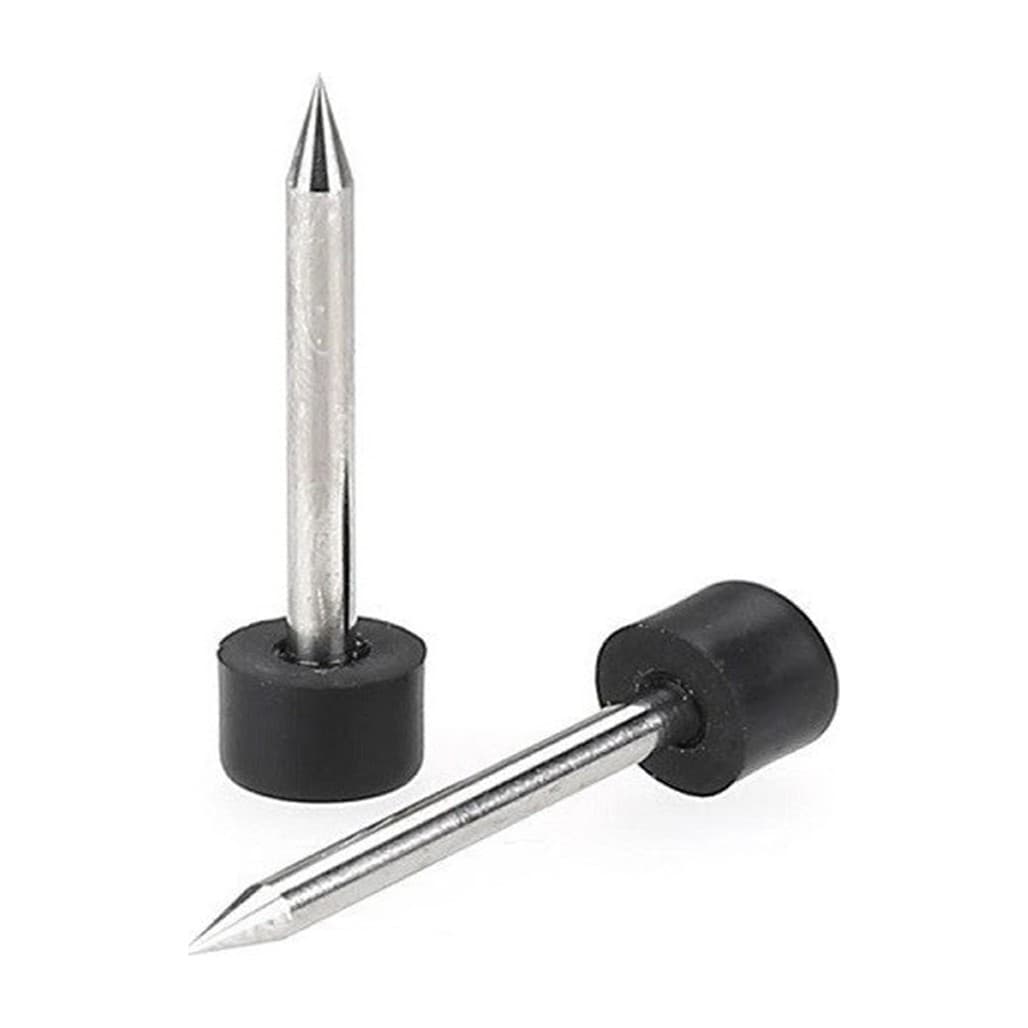

• جوش فیبر نوری: ایجاد قوس الکتریکی یکنواخت توسط الکترودها که انرژی خود را از ولتاژ تغذیه پایدار آداپتور ADC-11 دریافت می‌کنند.
• تست نهایی: سنجش کیفیت خط با دستگاه OTDR.

استفاده از آداپتورهای تقلبی یا ناسازگار، پایداری قوس الکتریکی الکترودها را مختل کرده و مستقیماً روی نتیجه تست OTDR تأثیر منفی می‌گذارد.

سیستم‌های حفاظتی داخلی آداپتور ADC-11

فوجیکورا در طراحی بورد الکترونیکی آداپتور ADC-11 نورالینک از پروتکل‌های امنیتی و حفاظتی متعددی استفاده کرده است تا ایمنی دستگاه فیوژن و باتری را تضمین کند:

۱. محافظت در برابر اضافه جریان (Overcurrent Protection)

در صورت کشش جریان بیش از حد مجاز توسط دستگاه یا در زمان بروز اتصال کوتاه در کابل فیبر نوری ، آداپتور به صورت خودکار خروجی را قطع می‌کند تا از سوختن بوردهای حساس دستگاه جلوگیری شود.

۲. پایداری در برابر نوسانات ولتاژ ورودی (Overvoltage Protection)

برق ورودی کارگاه‌ها یا ژنراتورهای صحرایی معمولاً دارای نوسان شدید است. مدار داخلی این آداپتور محدوده وسیعی از ولتاژ ورودی (100 تا 240 ولت) را دریافت کرده و خروجی کاملاً رگوله‌شده ارائه می‌دهد.

۳. کنترل دمای هوشمند (Thermal Protection)

هنگام شارژ باتری BTR-06، آداپتور و باتری حرارت تولید می‌کنند. سنسورهای حرارتی داخلی در صورت افزایش بیش از حد دما، سرعت شارژ را کنترل یا موقتاً متوقف می‌کنند تا سلول‌های باتری آسیب نبینند.

سازگاری و تجهیزات جانبی مرتبط

برای استفاده بهینه از آداپتور ADC-11، شناخت کابل‌ها و متعلقات سازگار با آن اهمیت بالایی دارد:

• کابل برق ورودی (AC Cord): کابل DCC-13 یا کابل‌های استاندارد برق شهری جهت اتصال آداپتور به پریز.
• کابل رابط شارژ باتری: کابل DCC-10 که خروجی DC آداپتور ADC-11 را به فست کانکتور ویژه باتری BTR-06 متصل می‌کند.
• باتری سازگار: باتری قابل شارژ BTR-06S و BTR-06L که در دستگاه‌های FSM-50S و FSM-17S استفاده می‌شوند.

مشخصات فنی و جدول ویژگی‌ها

مشخصه فنی	توضیحات / مقدار
نام محصول	آداپتور شارژر و منبع تغذیه دستگاه فیوژن
مدل تجاری	Fujikura ADC-11
دستگاه‌های سازگار	Fujikura FSM-50S / FSM-17S / FSM-50R
باتری‌های پشتیبانی شده	Fujikura BTR-06 (S/L)
ولتاژ ورودی	100V AC to 240V AC (50/60 Hz)
خروجی DC	ولتاژ رگوله‌شده متناسب با بورد پاور دستگاه
نوع کابل رابط شارژ	Fujikura DCC-10
کشور سازنده	ژاپن

جمع بندی:

اگر به دنبال حفظ کیفیت استاندارد در زنجیره نصب فیبر نوری هستید—زنجیره‌ای که از آماده‌سازی با استریپر و کلیور آغاز شده و به تست دقیق با OTDR ختم می‌شود—استفاده از تجهیزات جانبی اصلی نظیر ADC-11 یک ضرورت غیرقابل انکار است.
