الکترود فیوژن 71C سومیتومو ER-10

الکترود فیوژن 71C سومیتومو ER-10

الکترود فیوژن 71C سومیتومو ER-10 : جزء حیاتی‌ترین قطعات مصرفی دستگاه Sumitomo 71C نورالینک است. دستگاه 71C به عنوان یکی از اولین دستگاه‌های فیوژن فوق‌سریع و مقاوم در برابر ضربه و گردوغبار شناخته می‌شود که از تکنولوژی تراز هسته (Core Alignment) بهره می‌برد. در این تکنولوژی، دقت قوس الکتریکی که توسط الکترودهای ER-10 ایجاد می‌شود، نقشی تعیین‌کننده در هم‌ترازی نهایی و کیفیت اتصال ایفا می‌کند.

الکترودهای ER-10 با استفاده از آلیاژهای فلزی مقاوم به حرارت تولید شده‌اند تا بتوانند هزاران بار قوس الکتریکی با دمای بسیار بالا را جهت ذوب تارهای فیبر نوری تولید کنند بدون آنکه پایداری خود را از دست بدهند.

اهمیت الکترود در زنجیره ابزارها و تست فیبر نوری

برای اینکه یک پروژه فیبر نوری با استانداردهای بالا اجرا شود و در مرحله نهایی با [دستگاه OTDR] با موفقیت تست شود، باید زنجیره‌ای از تجهیزات  فیبر نوری استاندارد در کنار هم قرار گیرند:

1. آماده‌سازی با دقت:

2. ابتدا فیبر نوری توسط [استریپر] لخت و سپس با [الکل ایزوپروپانول (IPA)] کاملاً چربی‌زدایی می‌شود.

3. برش مهندسی‌شده:

4. استفاده از یک [کلیور فیبر نوری] با تیغه سالم، زوایای برش را به حداقل می‌رساند.

5. جوش در 71C:

6. در این مرحله، الکترودهای ER-10 وظیفه دارند با ایجاد یک Arc یکنواخت، دو تار فیبر را به هم پیوند دهند. اگر الکترود فرسوده باشد، حتی بهترین دستگاه‌ها نیز دچار خطای “Large Offset” یا “Bubbles” در جوش می‌شوند.

7. حفاظت و آرایش:

8. پس از جوش، از [اسلیو حرارتی] استفاده و فیبر در آرایش نهایی [کاست فیبر نوری] قرار می‌گیرد.

طول عمر و کارایی در مدل 71C

طول عمر استاندارد برای هر جفت الکترود Sumitomo ER-10 حدود ۶۰۰۰ بار جوش (Arc) است. در دستگاه 71C، سیستم مدیریت دستگاه پس از رسیدن به این عدد، پیغامی مبنی بر تعویض الکترود نمایش می‌دهد.

نشانه‌های فرسودگی الکترود در دستگاه 71C:

• نیاز مداوم به انجام Arc Calibration.
• ایجاد جوش‌های با افت بالا (بیش از 0.05dB برای فیبر Single Mode).
• مشاهده “جرقه”‌های نامنظم یا صدای غیرطبیعی در هنگام تخلیه الکتریکی.
• دوده گرفتن یا اکسید شدن نوک تیز الکترودها.

سازگاری دستگاه‌ها

الکترود مدل ER-10 یک استاندارد طلایی در محصولات سومیتومو فیوژن فیبر نوری  است و علاوه بر مدل 71C، با دستگاه‌های زیر نیز سازگاری کامل دارد:

• Sumitomo 72C / 72C+
• Sumitomo T-57
• Sumitomo 81C / 82C
• Sumitomo Type-39 / Type-66

ویژگی‌های فنی محصول

• تکنولوژی ساخت: ماشین‌کاری دقیق برای ایجاد نوک تیز جهت تمرکز قوس الکتریکی.
• پایداری حرارتی: مقاومت بالا در برابر تغییر شکل در دماهای ناشی از Arc.
• کاهش افت: تضمین‌کننده کمترین میزان Splice Loss در پروژه‌های مخابراتی.

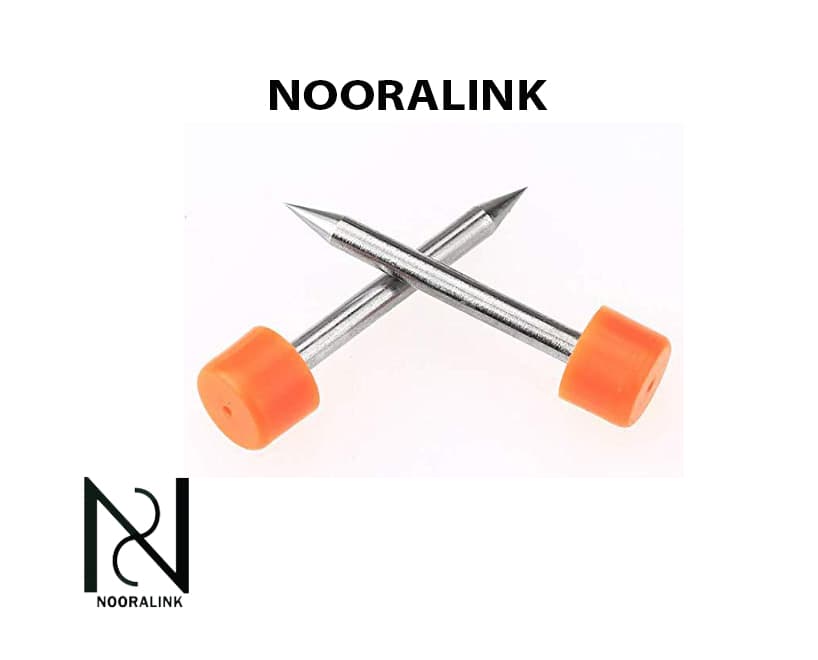

• بسته‌بندی: ارائه شده به صورت یک جفت (Electrode Pair) در محفظه محافظ.

مشخصات محصول در یک نگاه

ویژگی	مشخصات
نام مدل	Sumitomo ER-10
دستگاه‌های سازگار	71C, 71C+, 72C, T-57
عمر مفید	حدود ۶۰۰۰ قوس الکتریکی
جنس	تنگستن تقویت شده
تعداد	۲ عدد در هر بسته

جمع‌بندی:

استفاده از الکترود فیوژن 71C سومیتومو ER-10 اصلی، نه تنها کیفیت لینک‌های شما را در گزارش‌های OTDR تضمین می‌کند، بلکه از فشار به سیستم‌های تغذیه ولتاژ بالای دستگاه فیوژن سومیتومو نیز جلوگیری می‌نماید. برای پیمانکارانی که پایداری شبکه و سرعت در اجرا برایشان اولویت دارد، تعویض به‌موقع این قطعه مصرفی با نمونه اورجینال، یک ضرورت فنی است.
