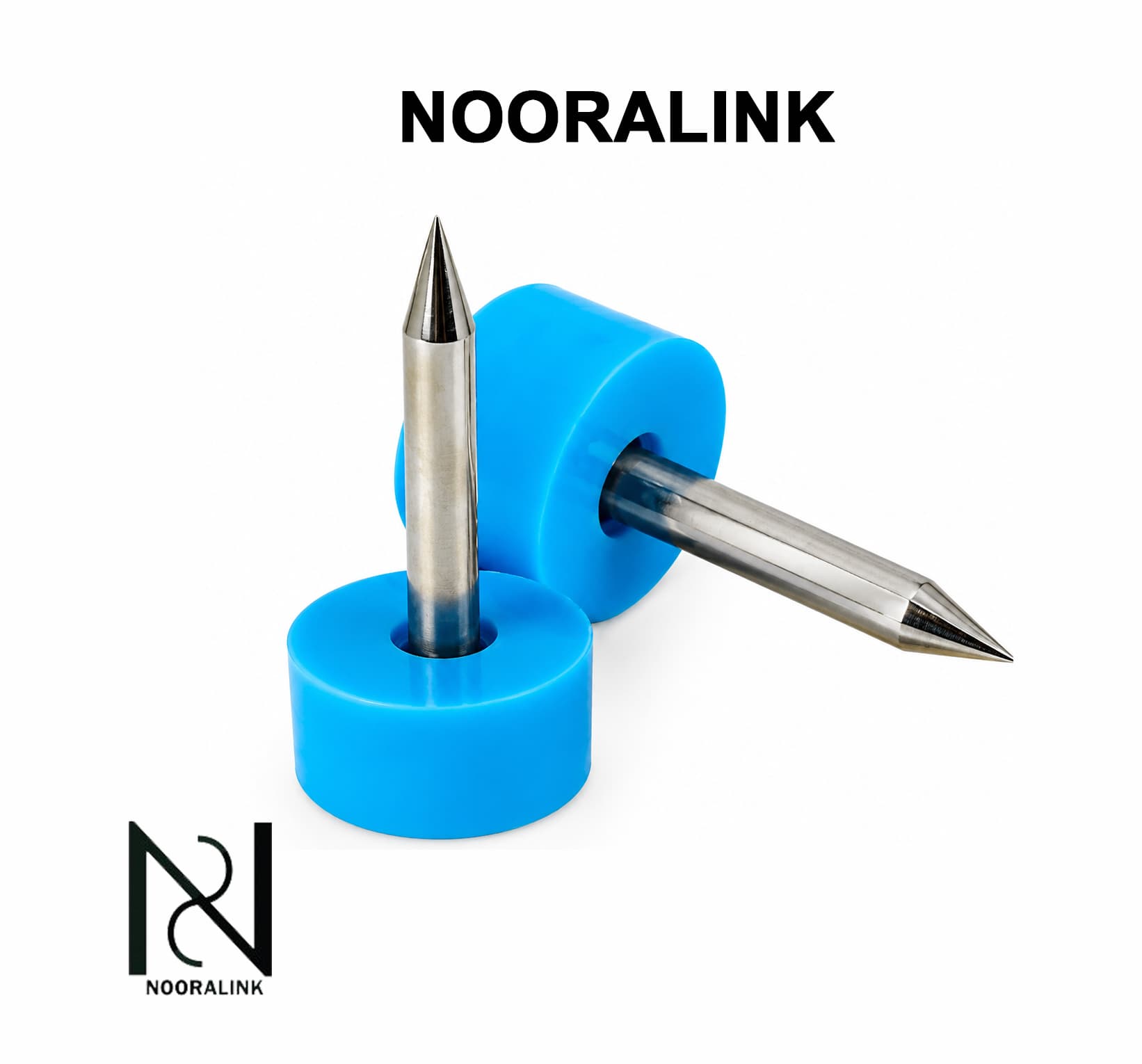

الکترود دستگاه فیوژن فیبر نوری فوجیکورا 30R نورالینک  یکی از قطعات مصرفی کلیدی این دستگاه است که وظیفه ایجاد قوس الکتریکی (Arc Discharge) برای ذوب و اتصال تارهای فیبر نوری را بر عهده دارد. مدل FSM‑30R از دستگاه‌های قدیمی‌تر اما پرکاربرد دستگاه فیوژن فوجیکورادر پروژه‌های نصب و نگهداری شبکه‌های فیبر نوری است و عملکرد دقیق آن وابسته به سلامت الکترودهاست.

در فرآیند جوش فیبر، دو الکترود با ایجاد تخلیه الکتریکی کنترل‌شده، دمایی بسیار بالا تولید می‌کنند تا انتهای فیبرها به صورت یکنواخت ذوب شده و به یکدیگر متصل شوند. کیفیت این قوس تأثیر مستقیم بر میزان Splice Loss دارد.

نقش الکترود در کیفیت اتصال

برای دستیابی به یک اتصال استاندارد، مراحل زیر باید به‌درستی اجرا شوند:

• لخت کردن فیبر با [استریپر فیبر نوری]
• تمیزکاری کامل با [الکل ایزوپروپانول (IPA)]
• برش دقیق با [کلیور فیبر نوری]
• جوش با دستگاه FSM‑30R و الکترود سالم
• محافظت با [اسلیو حرارتی]
• تست نهایی لینک با [دستگاه OTDR]

اگر الکترود دچار فرسایش یا آلودگی باشد، قوس الکتریکی ناپایدار شده و حتی با آماده‌سازی دقیق نیز اتصال با افت بالا ایجاد می‌شود.

عمر مفید الکترود FSM‑30R

الکترودهای دستگاه‌های فوجیکورا در لوازم جانبی فیوژن و OTDR فیبر نوری معمولاً بین ۳۰۰۰ تا ۵۰۰۰ Arc عمر مفید دارند. در صورت مشاهده علائم زیر، تعویض توصیه می‌شود:

• افزایش ناگهانی افت اتصال
• خطا در Arc Calibration
• تغییر شکل یا کوتاه شدن نوک الکترود
• ایجاد جرقه نامنظم در هنگام تخلیه الکتریکی

تعویض به‌موقع الکترود باعث حفظ عملکرد برد High Voltage دستگاه و جلوگیری از آسیب‌های احتمالی می‌شود.

ویژگی‌های الکترود فوجیکورا 30R

• مناسب دستگاه Fujikura FSM‑30R
• ایجاد قوس الکتریکی پایدار و دقیق
• کاهش Splice Loss در پروژه‌های تک‌مد و چندمد
• نصب و تعویض آسان
• مناسب پروژه‌های مخابراتی، صنعتی و FTTH

مشخصات فنی

• نام محصول: الکترود دستگاه فیوژن فیبر نوری
• مدل سازگار: Fujikura FSM‑30R
• English Name: Fujikura FSM‑30R Fusion Splicer Electrodes
• نوع قطعه: مصرفی
• جنس: آلیاژ تنگستن مقاوم در برابر حرارت
• تعداد در بسته: یک جفت (۲ عدد)
• کاربرد: ایجاد قوس الکتریکی جهت جوش فیبر نوری

جمع‌بندی:

الکترود دستگاه فیوژن فیبر نوری فوجیکورا 30R در تجهیزات فیبر نوری نقش اصلی در ایجاد قوس پایدار و اتصال دقیق تارهای فیبر دارد. استفاده از الکترود سالم و اورجینال، در کنار ابزارهای استاندارد آماده‌سازی و تست، تضمین‌کننده کیفیت اتصال و قبولی در تست‌های OTDR خواهد بود.
