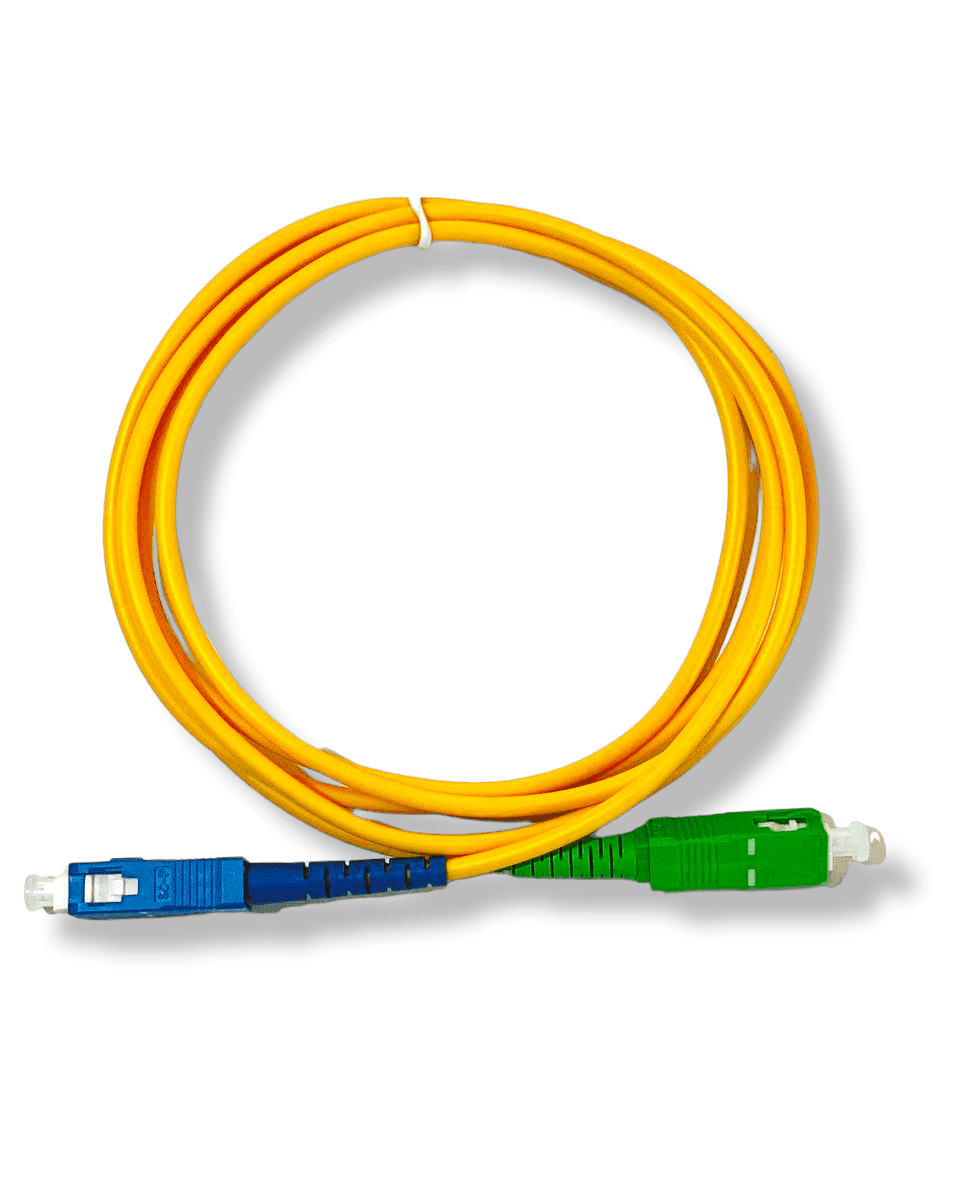

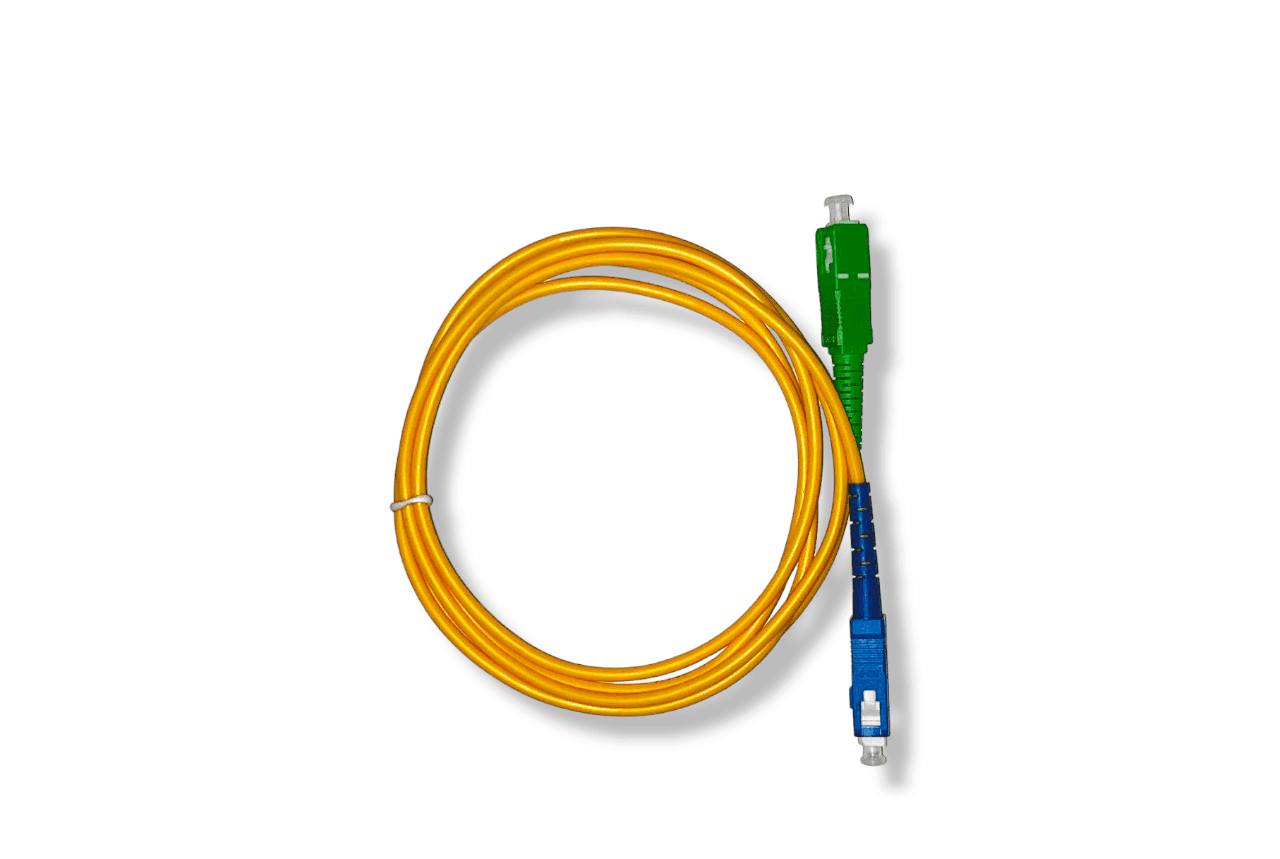

پچ کورد فیبر نوری 25 متری SC/APC SC/UPC

ویژگی محصول: – پچ کورد فیبر نوری SC/APC SC/UPC

نوع فیبر پچ کورد فیبر نوری SC/APC SC/UPC
سینگل مود (SM)

متراژ
1 متری, 2 متری, 3 متری, 5 متری, 10 متری, 20 متری

برند
نگزنس | Nexans

رنگ
سبز-آبی

نوع پولیش
APC-UPC

نوع کانکتور
SC-SC

نوع ساختار
simplex (SX)

نگهدارنده کابل شبکه

ساخت فیبر نوری: – پچ کورد فیبر نوری SC/APC SC/UPC

ساخت فیبر های نوری با خالص سازی مواد خام و در شرایطی عاری از گردو غبار و ناخالصی صورت میگیرد. در هنگام خالص سازی شیشه گفته میشود که یک فیبر نوری شیشه ای به طول یک کیلومتر  باید دارای شفافیت یک پنجره معمولی باشد چهار روش جهت ساخت فیبر های نوری وجود دارد که به صورت مختصر در ادامه شرح داده میشود.

ترسیب بخار شیمیایی درونی: –

این فرایند ساخت با لوله کوارتری تو خالی یا قطری در حدود 15 میلی متر و ضخامتش در حدود 4 میلی متر اغاز میشود.لوله بر روی یک گرم کننده به چرخش در میاید تا دمای ان بالا رود. سپس ترکیبات شیمیایی مختلف شیشه به صورت گاز از داخل لوله عبور داده میشوند. در این گاز ترکیبات مختلف شیمیایی که با یکدیگر واکنش میدهند.

ناخالصی های فلزی و کاتالیست هایی که ضرایب شکست مختلف شیشه را به وجود می اورند قرار دارند.

هنگامی که  کوارتز گرم میشود. گاز ها با یکدیگر واکنش داده و لایه ای از شیشه درون لوله به وجود می اید.بسته به طول  کوارتز و دمای ان ناخالصی ها در کوارتز متراکم شده و در عمق و غلظت متفاوتی ته نشین میشوند.

ترسیب بخار شیمیایی بیرونی:

این فرایند نیز همانند فرایند ساخت قبلی است با این تفاوت که شیشه را بر روی قسمت بیرونی میله ای فلزی در حال گردش شکل میدهند.

ترکیبات گازی شیشه ای بدرون یک گرم کننده تغذیه شده و به صورت لایه های شیشه ای بر روی میله دوار که گرم کننده در طول ان حرکت میکند تشکیل میشوند.

هنگامی که شکل گیری شیشه  کامل شد.

میله فلزی را خارج نموده و لوله شیشه ای را به سمت کوره ای و تشکیل حالت اولیه هدایت میکنند.

زمانیکه قالب نیز شکل گرفت ان را همانند فرایند قبلی مورد کشش قرار میدهند  تا فیبر شکل گیرد.
