پچ کورد فیبر نوری 30 متری SC/APC SC/UPC SX

پچ کورد فیبر نوری 30 متری SC/APC SC/UPC SX

پچ کورد فیبر نوری 30 متری SC/APC SC/UPC SX برای اتصال دو نقطه از یک زیرساخت فیبر نوری با رابط‌های متفاوت SC/APC و SC/UPC استفاده می‌شود. این مدل در هر دو طرف کانکتور SC دارد، اما نوع پولیش کانکتورها متفاوت است. ساختار Simplex (SX) نیز نشان می‌دهد که کابل از یک رشته فیبر تشکیل میشود . نمونه‌های تجاری 30 متری از این ترکیب کانکتور با ساختار Simplex در بازار وجود دارند.

طول 30 متر، این مدل را برای مسیرهایی مناسب می‌کند که تجهیزات فاصله بیشتری از یکدیگر دارند. این پچ کورد می‌تواند در رک شبکه ، اتاق سرور، مراکز داده، شبکه‌های مخابراتی و زیرساخت‌های ارتباطی استفاده شود.

نکته: نوع فیبر محصول باید از مشخصات فنی مدل موردنظر بررسی شود. SC/APC و SC/UPC نوع کانکتور و پولیش را مشخص می‌کنند و به‌تنهایی نوع فیبر را تعیین نمی‌کنند.

تفاوت SC/APC و SC/UPC

مهم‌ترین ویژگی این محصول، تفاوت نوع پولیش دو فست کانکتور آن است.

SC/APC دارای پولیش زاویه‌دار است. این طراحی به کاهش بازتاب برگشتی در محل اتصال کمک می‌کند.

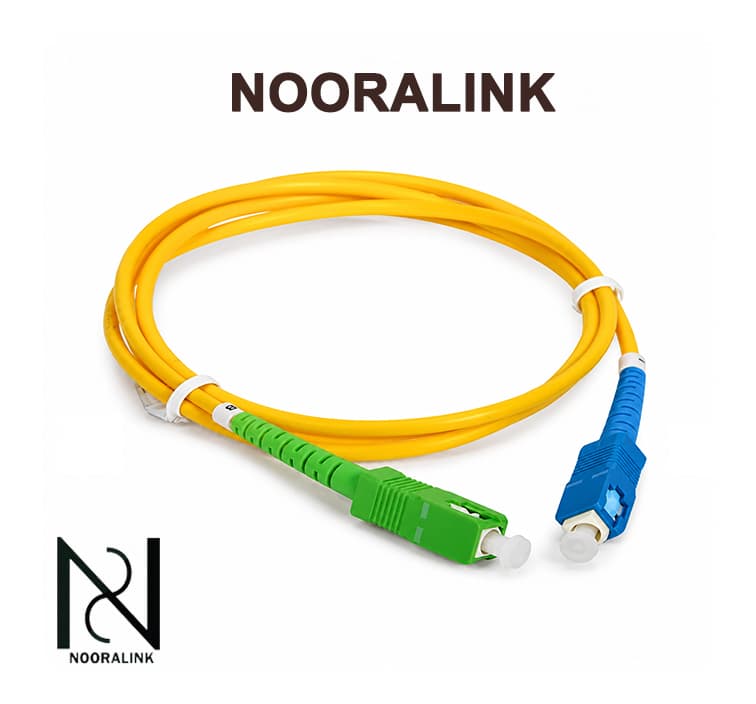

در طرف دیگر، SC/UPC قرار دارد که سطح انتهایی فیبر را با پولیش UPC آماده می‌کند. نمونه‌های تجاری مشابه، کانکتور SC/APC را با رنگ سبز و SC/UPC را با رنگ آبی ارائه می‌کنند.

به همین دلیل، این پچ کورد برای شرایطی مناسب است که دو سمت لینک به دو نوع رابط SC با پولیش متفاوت نیاز دارند.

ساختار Simplex یا SX

عبارت SX به ساختار Simplex اشاره دارد. این مدل تنها یک رشته فیبر نوری دارد.

پچ کورد Simplex برای لینک‌هایی مناسب است که یک رشته فیبر برای کاربرد موردنظر کافی باشد. در مقابل، مدل Duplex یا DX از دو رشته فیبر استفاده می‌کند.

بنابراین پیش از خرید باید مشخص شود که لینک موردنظر به ساختار SX یا DX نیاز دارد.

طول 30 متری پچ کورد

طول 30 متر برای مسیرهایی مناسب است که فاصله میان دو نقطه اتصال نسبتاً زیاد است.

برای مثال، ممکن است یک ODF در یک رک و تجهیزات اکتیو شبکه در رک دیگری قرار داشته باشند. در چنین شرایطی، پچ کورد 30 متری فضای بیشتری برای اجرای مسیر اتصال ایجاد می‌کند.

البته طول کابل باید بر اساس مسیر واقعی انتخاب شود. اگر کابل بیش از نیاز پروژه باشد، باید بخش اضافی آن را با رعایت اصول مدیریت کابل جمع‌آوری کرد.

کاربرد در زیرساخت شبکه

این پچ کورد می‌تواند در کنار تجهیزات مختلف فیبر نوری و شبکه مورد استفاده قرار گیرد. برای مثال، اتصال میان پچ پنل فیبر نوری ، ODF، آداپتور فیبر نوری SC، سوئیچ فیبر نوری و تجهیزات انتقال نوری می‌تواند با پچ کورد مناسب انجام شود.

همچنین در برخی زیرساخت‌های مخابراتی و شبکه‌های دسترسی فیبر، ترکیب کانکتورهای APC و UPC کاربرد دارد. نمونه‌های 30 متری SC/APC به SC/UPC در تجهیزات شبکه داخلی و FTTP نیز عرضه می‌شوند.

اهمیت نوع فیبر

هنگام خرید این محصول، علاوه بر نوع کانکتور باید نوع فیبر را نیز بررسی کنید.

برخی مدل‌های 30 متری SC/APC به SC/UPC با فیبر Single Mode و استانداردهایی مانند G.652.D یا G.657.A1 عرضه می‌شوند.

بنابراین نباید فقط بر اساس عبارت SC/APC SC/UPC خرید کنید. نوع فیبر باید با کابل اصلی، ماژول فیبر نوری و تجهیزات دو طرف لینک هماهنگ باشد.

اگر پروژه شما بر پایه Single Mode طراحی شود ، پچ کورد نیز باید با همان مشخصات انتخاب شود.

استفاده در شبکه‌های FTTH

کانکتورهای APC در برخی شبکه‌های دسترسی فیبر نوری مانند FTTH کاربرد زیادی دارند.

در چنین زیرساختی ممکن است تجهیزاتی مانند OLT، ONU، باکس فیبر نوری ، ODF و پچ پنل فیبر نوری در بخش‌های مختلف شبکه قرار داشته باشند.

با این حال، استفاده از پچ کورد SC/APC SC/UPC باید بر اساس طراحی واقعی لینک انجام شود. نوع پورت و پولیش موردنیاز هر دو طرف باید قبل از نصب بررسی شود.

کاربرد در رک و اتاق سرور

طول 30 متر امکان ایجاد مسیرهای طولانی‌تر میان تجهیزات را فراهم می‌کند. با این حال، مدیریت کابل در چنین طولی اهمیت بیشتری دارد.

پچ کورد نباید تحت کشش قرار بگیرد یا با شعاع بسیار کم خم شود. همچنین بهتر است مسیر کابل از محل‌هایی که احتمال له‌شدگی یا فشار مکانیکی وجود دارد، عبور نکند.

استفاده از تجهیزات مدیریت کابل در رک می‌تواند مسیر پچ کورد فیبر نوری را مرتب نگه دارد و دسترسی به تجهیزات را ساده‌تر کند.

اهمیت تمیزی کانکتورها

سطح انتهایی کانکتور فیبر نوری حساس است و آلودگی می‌تواند کیفیت اتصال را کاهش دهد.

گردوغبار یا ذرات روی سطح فریت ممکن است باعث افزایش افت نوری و کاهش کیفیت سیگنال شوند.

به همین دلیل بهتر است پیش از اتصال، کانکتورهای SC/APC و SC/UPC با ابزار مناسب تمیزکاری فیبر بررسی و پاک شوند.

هنگام جدا کردن پچ کورد نیز بهتر است از بدنه کانکتور استفاده کنید و کابل را نکشید.

نکات مهم هنگام خرید

پیش از خرید پچ کورد فیبر نوری 30 متری SC/APC SC/UPC SX، ابتدا نوع پورت تجهیزات را بررسی کنید.

یک طرف لینک باید با SC/APC و طرف دیگر با SC/UPC سازگار باشد.

سپس نوع فیبر را مشخص کنید. اگر تجهیزات فیبر نورینوشما Single Mode هستند، مشخصات فیبر پچ کورد نیز باید با آن‌ها هماهنگ باشد.

در مرحله بعد، ساختار Simplex را بررسی کنید تا مطمئن شوید یک رشته فیبر برای لینک کافی است.

در نهایت، طول مسیر را اندازه بگیرید تا 30 متر برای کابل‌کشی پروژه مناسب باشد.

تفاوت این مدل با SC/APC SC/APC

در مدل SC/APC SC/APC، هر دو سر کابل کانکتور APC دارند.

اما در این محصول یک طرف SC/APC و طرف دیگر SC/UPC است. بنابراین این مدل برای اتصال دو نقطه با رابط‌های متفاوت طراحی می شود .

این تفاوت هنگام خرید اهمیت زیادی دارد؛ زیرا انتخاب کانکتور اشتباه می‌تواند باعث ناسازگاری با پورت تجهیزات شود.

تفاوت با پچ کورد Duplex

این محصول ساختار SX یا Simplex دارد و از یک رشته فیبر تشکیل می‌شود.

در مدل Duplex، دو رشته فیبر داخل کابل قرار دارد و برای لینک‌هایی که به دو مسیر مجزا نیاز دارند، کاربرد بیشتری دارد.

بنابراین اگر تجهیزات شبکه شما برای ارتباط موردنظر به دو رشته فیبر نیاز دارند، باید مدل DX مناسب را انتخاب کنید.

جمع‌بندی

پچ کورد فیبر نوری 30 متری SC/APC SC/UPC SX نورالینک یک کابل Simplex با یک رشته فیبر و دو کانکتور متفاوت SC/APC و SC/UPC است. طول 30 متری آن برای مسیرهای طولانی‌تر در رک، اتاق سرور و زیرساخت‌های فیبر نوری کاربرد دارد.

تفاوت پولیش APC و UPC، مهم‌ترین ویژگی این مدل محسوب می‌شود. بنابراین نوع پورت هر دو طرف لینک باید پیش از خرید بررسی شود.

این پچ کورد می‌تواند در کنار ODF، پچ پنل فیبر نوری، آداپتور SC، سوئیچ فیبر نوری، تجهیزات انتقال نوری و سایر تجهیزات سازگار مورد استفاده قرار گیرد.

همچنین پیش از خرید باید نوع فیبر، ساختار Simplex، نوع پولیش کانکتورها و طول واقعی مسیر را بررسی کنید تا محصول با زیرساخت موجود کاملاً سازگار باشد.
