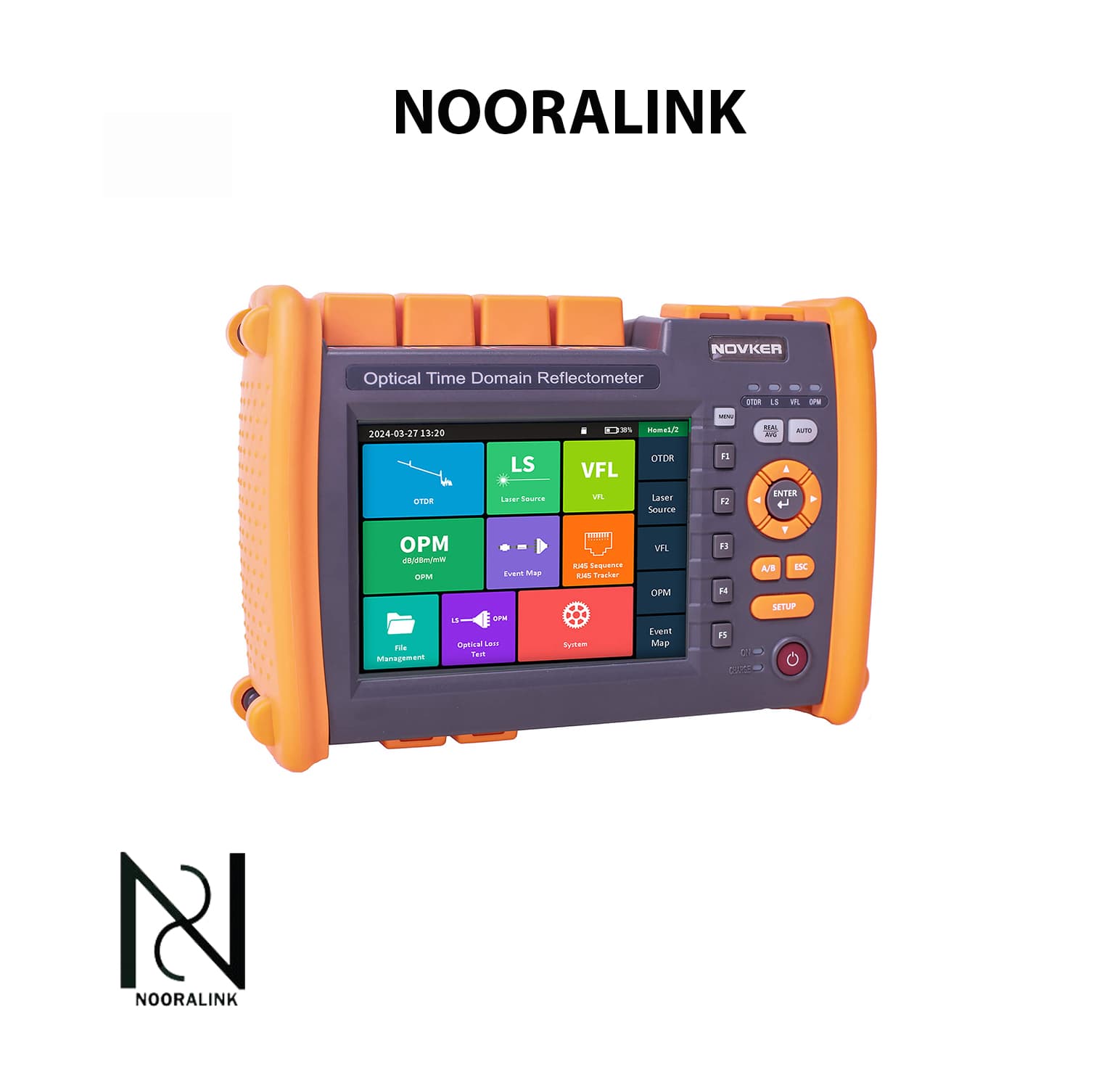

دستگاه NOVKER – NK5600 OTDR VFL

دستگاه NOVKER – NK5600 OTDR VFL دستگاه NOVKER – NK5600 OTDR VFL :یکی از تجهیزات پیشرفته برای تست و عیب‌یابی شبکه‌های فیبر نوری است که با ترکیب قابلیت‌های OTDR و VFL (Visual Fault Locator) امکان تحلیل دقیق مسیر فیبر و شناسایی سریع خطاهای شبکه را فراهم می‌کند. این دستگاه برای تکنسین‌ها و متخصصان شبکه‌های نوری طراحی شده تا بتوانند کیفیت لینک‌های فیبر نوری را به‌صورت دقیق بررسی کنند. در پروژه‌های نصب و نگهداری شبکه‌های فیبر نوری، تجهیزات مختلفی مانند فیوژن فیبر نوری ، پاورمتر فیبر نوری، سورس نوری، کلیور فیبر نوری و OTDR استفاده می‌شوند. در میان این تجهیزات، OTDR نقش مهمی در تحلیل مسیر کابل و شناسایی مشکلات شبکه دارد. مدل NK5600 با طراحی قابل حمل و کاربری ساده، برای استفاده در پروژه‌های FTTH ، FTTx ، شبکه‌های مخابراتی، دیتاسنترها و شبکه‌های سازمانی گزینه‌ای کاربردی محسوب می‌شود. OTDR چیست و چه کاربردی دارد OTDR مخفف Optical Time Domain Reflectometer است و یکی از مهم‌ترین ابزارها برای تست شبکه‌های فیبر نوری محسوب می‌شود. این دستگاه با ارسال پالس‌های نوری به داخل کابل فیبر نوری و تحلیل بازتاب آن‌ها، اطلاعات دقیقی از وضعیت مسیر کابل ارائه می‌دهد. وقتی پالس نوری در مسیر فیبر حرکت می‌کند، در نقاطی مانند فست کانکتور ، اسپلایس‌ها، خمیدگی‌های شدید یا محل شکستگی فیبر بخشی از نور بازتاب پیدا می‌کند. دستگاه OTDR با اندازه‌گیری زمان بازگشت این نور و شدت آن، فاصله دقیق این نقاط و میزان افت سیگنال را محاسبه می‌کند. نتیجه این تحلیل به‌صورت یک نمودار گرافیکی از مسیر فیبر نوری نمایش داده می‌شود که به تکنسین‌ها کمک می‌کند وضعیت شبکه را به‌صورت دقیق بررسی کنند. قابلیت VFL در دستگاه NK5600 یکی از ویژگی‌های مهم NOVKER NK5600 وجود قابلیت VFL (Visual Fault Locator) است. این قابلیت از یک لیزر قرمز برای تشخیص سریع مشکلات کابل استفاده می‌کند. زمانی که نور قرمز VFL وارد فیبر نوری می‌شود، در محل‌هایی مانند شکستگی کابل فیبر نوری ، خمیدگی شدید یا اتصالات معیوب نور قابل مشاهده خواهد بود. این ویژگی باعث می‌شود تکنسین‌ها بتوانند مشکلات ساده کابل را سریع‌تر شناسایی کنند. در بسیاری از پروژه‌ها، VFL در کنار تجهیزاتی مانند پچ کورد فیبر نوری ، آداپتور فیبر نوری، پچ پنل فیبر نوری و باکس توزیع فیبر نوری برای بررسی سریع مسیر لینک استفاده می‌شود. کاربرد دستگاه NOVKER NK5600 در شبکه‌های فیبر نوری دستگاه NOVKER NK5600 OTDR VFL در پروژه‌های مختلف فیبر نوری کاربرد دارد. یکی از مهم‌ترین کاربردهای آن در شبکه‌های FTTH (Fiber To The Home) است. در این شبکه‌ها فیبر نوری از مرکز مخابراتی تا محل مشترک کشیده می‌شود و بررسی کیفیت لینک اهمیت زیادی دارد. این دستگاه همچنین در پروژه‌های FTTx ، شبکه‌های مخابراتی شهری و بین‌شهری، شبکه‌های سازمانی و دیتاسنترها مورد استفاده قرار می‌گیرد. پس از نصب کابل و انجام عملیات اتصال با استفاده از فیوژن فیبر نوری و اسپلایس فیبر ، OTDR برای اندازه‌گیری افت سیگنال و بررسی کیفیت لینک استفاده می‌شود. تشخیص محل قطعی کابل فیبر نوری یکی از مهم‌ترین قابلیت‌های OTDR توانایی شناسایی دقیق محل خرابی کابل فیبر نوری است. در صورت ایجاد قطعی در مسیر کابل یا افزایش افت سیگنال، دستگاه می‌تواند فاصله دقیق محل خرابی را مشخص کند. این قابلیت باعث می‌شود تکنسین‌ها بتوانند در سریع‌ترین زمان ممکن محل مشکل را پیدا کرده و عملیات تعمیر را انجام دهند. استفاده OTDR در کنار سایر تجهیزات فیبر نوری در فرآیند نصب و نگهداری شبکه‌های فیبر نوری، OTDR معمولاً در کنار تجهیزات مختلفی استفاده می‌شود. ابزارهایی مانند فیوژن فیبر نوری، کلیور فیبر نوری و تجهیزات ، پاورمتر، سورس نوری، کابل فیبر نوری، کانکتورهای فیبر نوری و پچ پنل‌های فیبر نوری همگی بخشی از تجهیزات لازم برای اجرای یک شبکه استاندارد هستند. در این میان، OTDR به‌عنوان ابزار اصلی برای تحلیل مسیر فیبر و بررسی کیفیت لینک شناخته می‌شود. ویژگی‌های دستگاه NOVKER NK5600 OTDR VFL از مهم‌ترین ویژگی‌های این دستگاه می‌توان به موارد زیر اشاره کرد: قابلیت تحلیل مسیر فیبر نوری با OTDR وجود VFL برای تشخیص سریع خطاهای کابل نمایش نمودار گرافیکی مسیر فیبر طراحی قابل حمل و مناسب برای پروژه‌های میدانی مناسب برای تست شبکه‌های FTTH ، FTTx و مخابراتی جمع‌بندی: دستگاه OTDR نووکر مدل NOVKER NK5600 یکی از تجهیزات کاربردی نورالینک برای تست و عیب‌یابی شبکه‌های فیبر نوری است. این دستگاه با ترکیب قابلیت‌های OTDR و VFL امکان تحلیل دقیق مسیر فیبر، اندازه‌گیری افت سیگنال و شناسایی محل خرابی کابل را فراهم می‌کند. استفاده از این دستگاه در کنار تجهیزاتی مانند فیوژن فیبر نو
