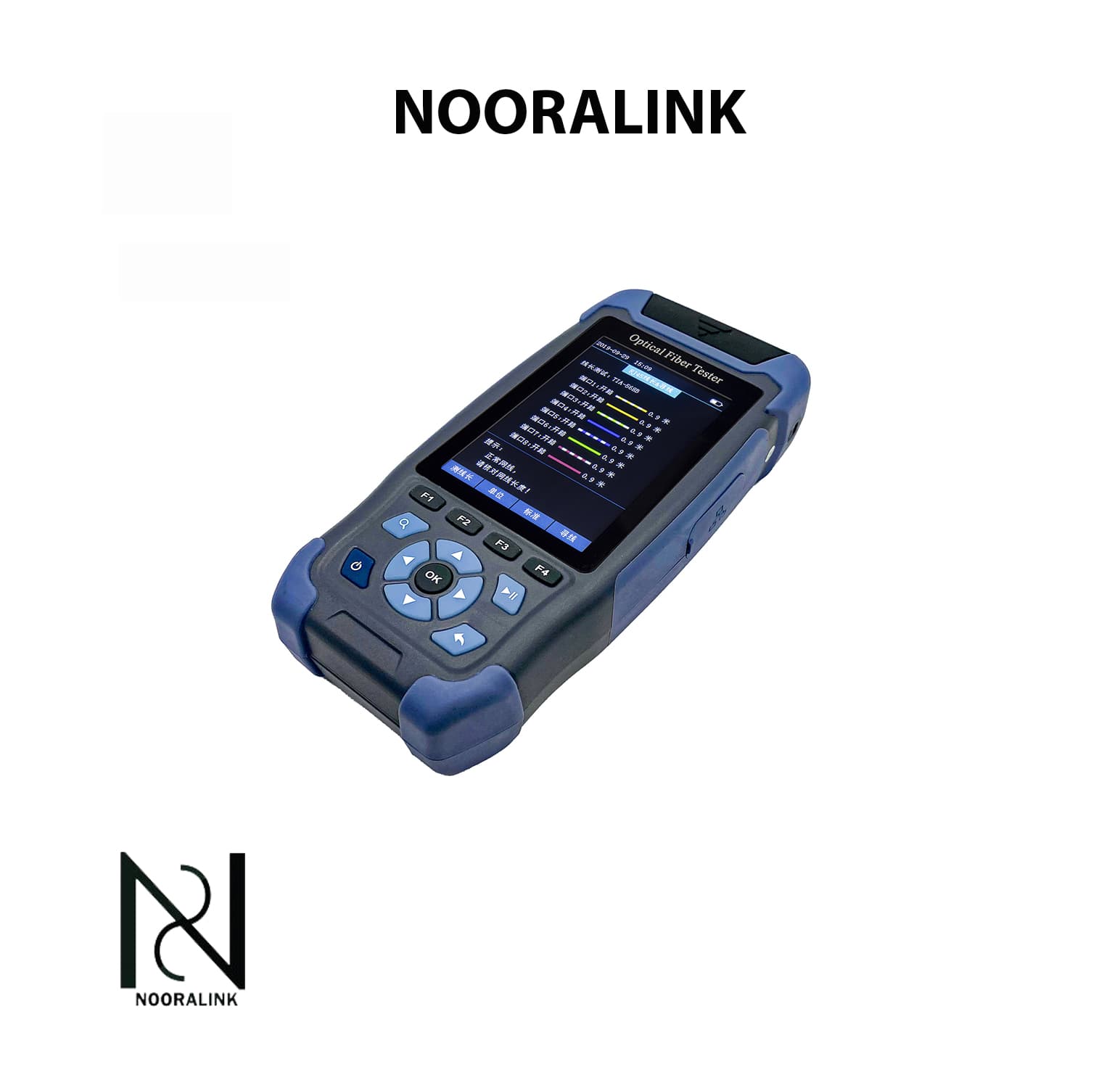

دستگاه OTDR مدل NK3200D

دستگاه OTDR مدل NK3200D دستگاه OTDR مدل NK3200D : یکی از تجهیزات کاربردی و تخصصی نورالینک در حوزه تست و عیب‌یابی شبکه‌های فیبر نوری است. این دستگاه برای بررسی مسیر فیبر، اندازه‌گیری افت سیگنال و شناسایی محل دقیق خطا در لینک‌های نوری مورد استفاده قرار می‌گیرد. OTDR یکی از مهم‌ترین ابزارهای تکنسین‌های فیبر نوری در پروژه‌های نصب، راه‌اندازی، نگهداری و تعمیرات شبکه به شمار می‌رود. در شبکه‌های فیبر نوری، وجود مشکلاتی مانند شکستگی کابل، خمیدگی شدید، افت غیرعادی سیگنال یا ضعف در اتصالات می‌تواند عملکرد شبکه را با اختلال مواجه کند. دستگاه OTDR با ارسال پالس نوری در طول فیبر و تحلیل بازتاب آن، این امکان را فراهم می‌کند که وضعیت کامل لینک مورد بررسی قرار گیرد و محل دقیق ایراد مشخص شود. مدل NK3200D برای استفاده در پروژه‌های مختلف FTTH ، FTTx ، شبکه‌های مخابراتی، سازمانی و دیتاسنتر گزینه‌ای مناسب محسوب می‌شود و می‌تواند به تکنسین‌ها در کاهش زمان عیب‌یابی و افزایش دقت تست کمک کند. عملکرد دستگاه OTDR در تست فیبر نوری OTDR مخفف Optical Time Domain Reflectometer است. این دستگاه با فرستادن پالس نوری به داخل کابل فیبر نوری و تحلیل میزان نور بازتاب‌شده، اطلاعات دقیقی از مسیر لینک به دست می‌دهد. در نقاطی مانند فست کانکتور ، فیوژن فیبر نوری ، خمیدگی‌ها یا شکستگی‌ها بخشی از نور بازتاب پیدا می‌کند و دستگاه این بازتاب‌ها را به‌صورت نمودار نمایش می‌دهد. به کمک این نمودار، کاربر می‌تواند طول لینک، میزان افت سیگنال، محل اتصالات و همچنین مکان دقیق خطا را مشاهده کند. این موضوع در شبکه‌هایی که مسیر فیبر طولانی است یا نقاط اتصال متعددی دارند، اهمیت بسیار زیادی دارد. دستگاه NK3200D با همین مکانیزم، ابزاری مؤثر برای تست شبکه‌های فیبر نوری است و به کاربران اجازه می‌دهد قبل از بهره‌برداری نهایی یا در زمان بروز اختلال، وضعیت لینک را به‌صورت دقیق بررسی کنند. کاربردهای دستگاه OTDR مدل NK3200D دستگاه OTDR مدل NK3200D در پروژه‌های مختلف نصب و نگهداری تجهیزات فیبر نوری کاربرد دارد. یکی از مهم‌ترین کاربردهای آن در تست لینک‌های FTTH است؛ جایی که لازم است مسیر فیبر از مرکز مخابراتی تا مشترک نهایی به‌دقت بررسی شود. این دستگاه همچنین در پروژه‌های FTTx ، تست کابل‌های نوری بین ساختمان‌ها، شبکه‌های بین‌شهری، شبکه‌های سازمانی و زیرساخت‌های ارتباطی مورد استفاده قرار می‌گیرد. در هنگام نصب کابل، پس از انجام فیوژن و اتصال کانکتورها، استفاده از OTDR کمک می‌کند کیفیت مسیر بررسی شده و نقاط دارای افت یا بازتاب غیرعادی شناسایی شوند. در زمان خرابی شبکه نیز OTDR نقش بسیار مهمی در عیب‌یابی دارد. به جای بررسی دستی و زمان‌بر مسیر کابل، تکنسین می‌تواند با کمک دستگاه محل تقریبی یا دقیق قطعی و آسیب را مشخص کرده و عملیات تعمیر را با سرعت بیشتری انجام دهد. ویژگی‌های دستگاه OTDR مدل NK3200D یکی از مهم‌ترین ویژگی‌های این دستگاه، قابلیت تحلیل دقیق مسیر فیبر نوری است. این موضوع باعث می‌شود کاربر بتواند محل اتصالات، افت‌ها، شکستگی‌ها و بازتاب‌های غیرعادی را شناسایی کند. طراحی قابل حمل نیز از دیگر ویژگی‌های مهم NK3200D است. در بسیاری از پروژه‌های فیبر نوری، تجهیزات شبکه تست باید در محیط‌های میدانی و شرایط کاری مختلف مورد استفاده قرار گیرند. بنابراین سبک بودن و حمل آسان دستگاه برای تکنسین‌ها اهمیت بالایی دارد. نمایش گرافیکی مسیر فیبر نیز یکی دیگر از مزایای این OTDR محسوب می‌شود. نمودار ارائه‌شده توسط دستگاه کمک می‌کند تحلیل وضعیت لینک برای کاربر ساده‌تر و سریع‌تر انجام شود. این قابلیت در پروژه‌هایی که نیاز به عیب‌یابی فوری دارند، بسیار کاربردی است. اهمیت استفاده از OTDR در شبکه‌های فیبر نوری در شبکه‌های فیبر نوری، تنها بررسی ظاهری کابل یا استفاده از ابزارهای ساده برای تست کافی نیست. بسیاری از مشکلات مسیر، مانند افت بیش از حد در محل فیوژن یا شکستگی در بخشی از کابل و پچ کورد فیبر نوری ، تنها با ابزار تخصصی مانند OTDR قابل شناسایی هستند. جمع‌بندی: دستگاه OTDR مدل NK3200D ابزاری حرفه‌ای و کاربردی برای تست، تحلیل و عیب‌یابی مسیرهای فیبر نوری است. این دستگاه با قابلیت اندازه‌گیری طول لینک، افت سیگنال و شناسایی محل خطا، نقش مهمی در نصب و نگهداری شبکه‌های فیبر نوری ایفا می‌کند.
