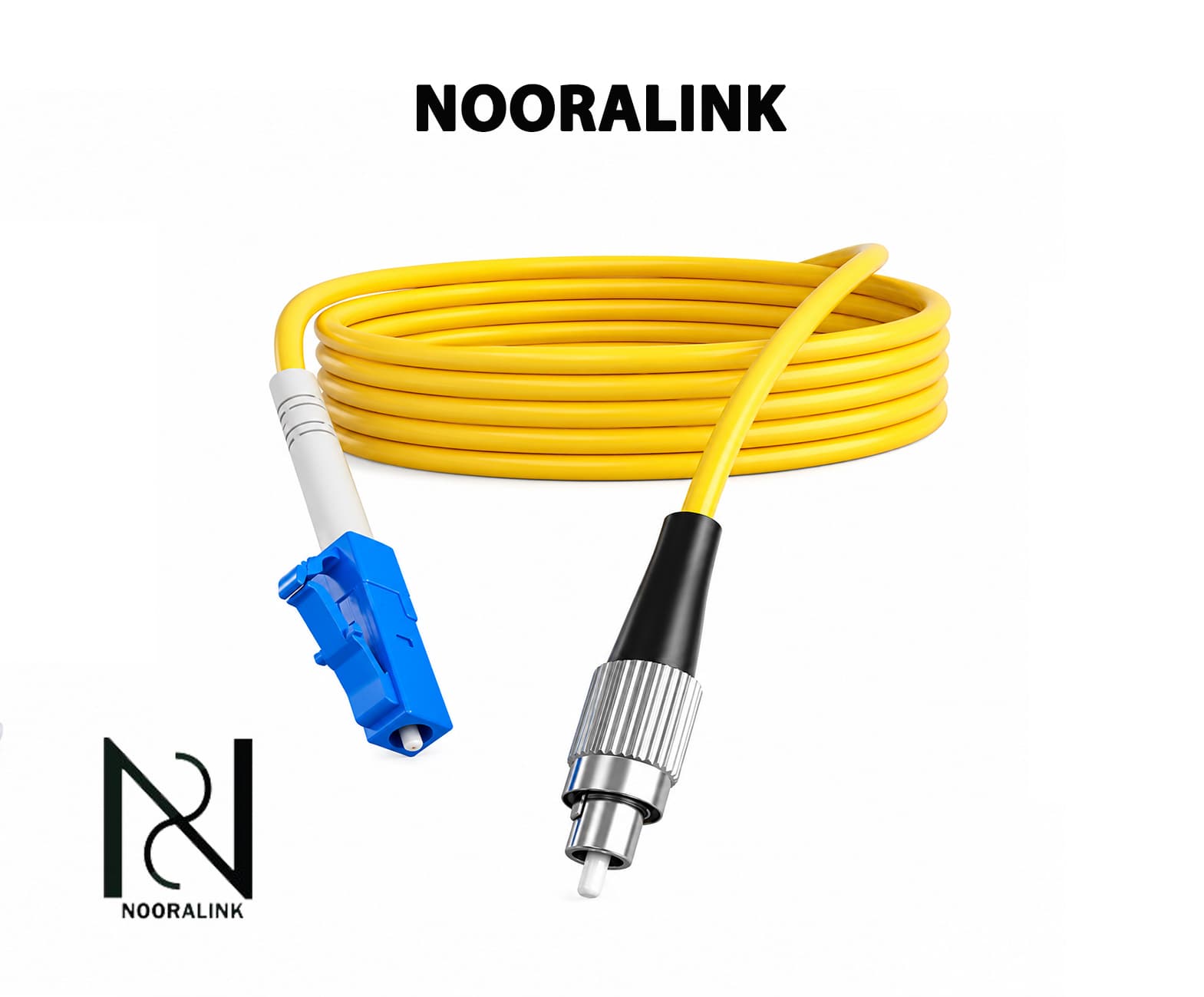

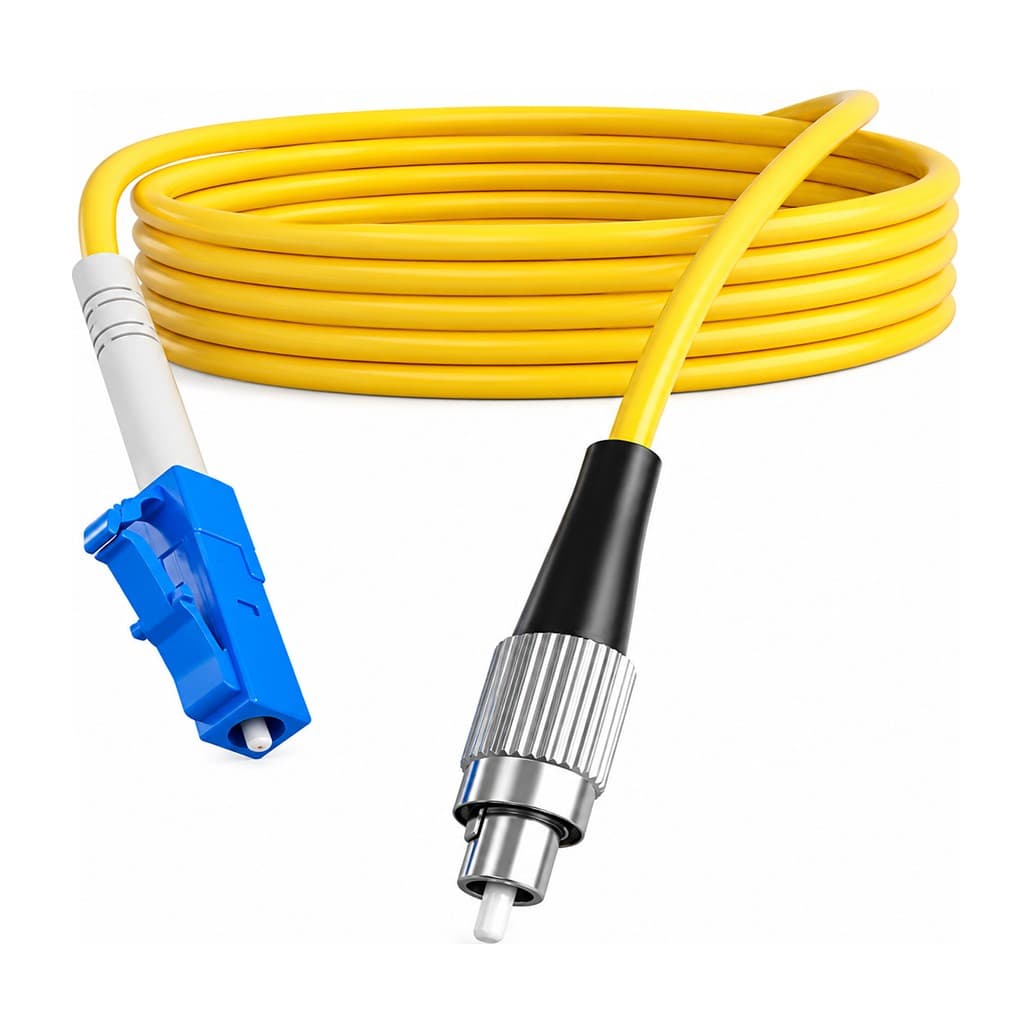

پچ کورد 2متری فیبر نوری FC-LC

پچ کورد 2متری فیبر نوری FC-LC

مقدمه

پچ کورد 2متری فیبر نوری FC-LC : در شبکه‌های تجهیزات فیبر نوری ، کیفیت اتصال به‌اندازه کیفیت کابل اصلی اهمیت دارد. پچ کورد فیبر نوری ۲ متری FC-LC یکی از پرکاربردترین تجهیزات پسیو شبکه است که برای اتصال بین تجهیزات پچ کورد فیبر نوری با کانکتورهای متفاوت مورد استفاده قرار می‌گیرد. این پچ کورد نقش مهمی در کاهش افت سیگنال، افزایش پایداری لینک و مدیریت حرفه‌ای فست کانکتور شبکه‌های نوری ایفا می‌کند.

پچ کورد فیبر نوری FC-LC چیست؟

پیگتیل فیبر نوری FC-LC کابلی آماده و تست‌شده است که:

• در یک سمت دارای کانکتور FC
• و در سمت دیگر دارای کانکتور LC

می‌باشد. این نوع پچ کورد برای اتصال تجهیزات پچ کورد فیبر نوری MM قدیمی‌تر یا صنعتی (FC) به تجهیزات مدرن‌تر و دیتاسنتری (LC) استفاده می‌شود.

مشخصات فنی پچ کورد فیبر نوری ۲ متری FC-LC

طول کابل

• طول استاندارد: ۲ متر
• مناسب برای رک‌ها، پچ پنل‌ها و تجهیزات پچ کورد فیبر نوری SM  نزدیک به هم
• کاهش شلوغی و مدیریت بهتر کابل‌ها در رک

نوع فیبر

• Single Mode (OS2)
• Multi Mode (OM2 / OM3 / OM4) بسته به مدل

نوع کانکتور

• یک سر FC (پیچی و مقاوم)
• یک سر LC (کوچک و کم‌حجم)

قطر کابل

• معمولاً 2.0mm یا 3.0mm
• انعطاف‌پذیر با روکش مقاوم

چرا ترکیب پچ کورد 2متری فیبر نوری FC-LC

کانکتور FC

• اتصال پیچی و بسیار محکم
• مناسب محیط‌های صنعتی و لینک‌های حساس
• مقاومت بالا در برابر لرزش

کانکتور LC

• اندازه کوچک
• تراکم بالا در پچ پنل‌ها
• مناسب دیتاسنتر و تجهیزات پیگتیل فیبر نوری MM جدید

ترکیب این دو کانکتور امکان اتصال نسل‌های مختلف تجهیزات فیبر نوری را فراهم می‌کند.

کاربردهای پچ کورد فیبر نوری FC-LC

دیتاسنترها

• اتصال سوئیچ‌های مودم فیبر نوری به پچ پنل
• استفاده در رک‌های با تراکم بالا

شبکه‌های صنعتی

• اتصال تجهیزات ماژول فیبر نوری صنعتی قدیمی با خروجی FC
• پایداری بالا در محیط‌های دارای لرزش

مراکز مخابراتی

• اتصال تجهیزات مفصل فیبر نوری انتقال نوری
• کاهش افت سیگنال در لینک‌های حساس

سیستم‌های نظارتی و امنیتی

• اتصال NVR، Encoder و تجهیزات کابل فیبر نوری انتقال تصویر
• عملکرد پایدار در مسیرهای نوری

مزایای استفاده از پچ کورد ۲ متری FC-LC

• افت نوری بسیار پایین (Insertion Loss ≤ 0.3dB)
• اتصال پایدار و بدون قطعی
• مدیریت بهتر کابل‌ها در رک
• افزایش طول عمر تجهیزات نوری
• کاهش نیاز به تعمیر و تعویض

تفاوت پچ کورد FC-LC با سایر پچ کوردها

ویژگی	FC-LC	LC-LC	SC-SC
نوع اتصال	ترکیبی	مدرن	نیمه‌مدرن
مقاومت مکانیکی	بسیار بالا	متوسط	متوسط
مناسب محیط صنعتی	بله	خیر	محدود
تراکم پورت	متوسط	بالا	متوسط

نکات مهم در نصب و استفاده

• تمیز کردن کانکتورها قبل از اتصال
• عدم خم‌کردن کابل کمتر از شعاع مجاز
• استفاده از درپوش محافظ در زمان عدم استفاده
• عدم کشش یا فشار مستقیم به کانکتورها

رعایت این نکات از افت سیگنال و خرابی زودهنگام جلوگیری می‌کند.

استانداردهای پشتیبانی‌شده

• IEC 61754
• ANSI/TIA-568.3-D
• ISO/IEC 11801
• Telcordia GR-326

این استانداردها تضمین‌کننده کیفیت و سازگاری پچ کورد با تجهیزات فیوژن فیبر نوری حرفه‌ای شبکه هستند.

نقش طول ۲ متری در بهینه‌سازی شبکه

انتخاب طول مناسب پچ کورد:

• باعث نظم بیشتر رک
• کاهش نویز مکانیکی
• جلوگیری از حلقه شدن کابل
• بهبود جریان هوا در رک

می‌شود. طول ۲ متر یکی از بهینه‌ترین انتخاب‌ها برای اغلب پروژه‌هاست.

ساختار داخلی پچ کورد FC-LC

نوع پولیش کانکتور

• UPC (Ultra Physical Contact)
  رایج‌ترین گزینه، افت کم و مناسب اغلب پروژه‌ها
• APC (Angled Physical Contact)
  بازتاب نوری بسیار کم، مناسب لینک‌های حساس و مخابراتی

در صورت استفاده در تجهیزات آداپتور فیبر نوری مخابراتی یا لینک‌های طولانی، انتخاب APC توصیه می‌شود.

بازگشت نوری (Return Loss)

• FC-LC UPC: معمولاً بالاتر از 50dB
• FC-LC APC: معمولاً بالاتر از 60dB

بازگشت نوری پایین باعث:

• پایداری بیشتر لینک
• افزایش دقت تجهیزات نوری
• کاهش خطا در انتقال داده

می‌شود.

نوع روکش کابل (Jacket)

• PVC
  مناسب محیط‌های داخلی
• LSZH
  بدون دود و گاز سمی، مناسب دیتاسنتر و ساختمان‌های پرتردد
• OFNR / OFNP
  مخصوص مسیرهای رایزر و پلنیوم

انتخاب روکش مناسب تأثیر مستقیم در ایمنی و طول عمر کابل دارد.

تعداد کور و نوع ساختار

• Simplex
  یک مسیر ارسال یا دریافت
• Duplex
  ارسال و دریافت هم‌زمان

در شبکه‌های دیتاسنتری و ارتباطات دوطرفه، مدل Duplex رایج‌تر است.

تأثیر کیفیت سرامیک Ferrule

• استفاده از Ferrule سرامیکی با دقت بالا
• کاهش تماس ناقص فیبر
• جلوگیری از Micro Loss

Ferrule بی‌کیفیت یکی از عوامل اصلی افت ناگهانی در پچ کوردهاست.

سازگاری با تجهیزات مختلف

پچ کورد FC-LC به‌خوبی با تجهیزات پچ پنل فیبر نوری زیر سازگار است:

• سوئیچ‌های نوری
• ماژول‌های SFP و SFP+
• تجهیزات پریز فیبر نوری مخابراتی
• پچ پنل‌های فیبر نوری
• سیستم‌های نظارتی فیبرمحور

رفتار پچ کورد در شرایط محیطی سخت

• عملکرد پایدار در دمای -20 تا +70 درجه
• مقاومت در برابر رطوبت و گردوغبار
• عدم افت کیفیت در محیط‌های صنعتی

این ویژگی‌ها باعث می‌شود پچ کورد FC-LC انتخاب مناسبی برای پروژه‌های شهری و صنعتی باشد.

تفاوت پچ کورد آماده با دست‌ساز

ویژگی	آماده کارخانه‌ای	دست‌ساز
تست افت نوری	دارد	معمولاً ندارد
کیفیت پولیش	یکنواخت	متغیر
دوام	بالا	متوسط
خطای انسانی	کم	بالا

در پروژه‌های حرفه‌ای، همیشه استفاده از پچ کورد و کاست فیبر نوری کارخانه‌ای توصیه می‌شود.

خطاهای رایج در استفاده از پچ کورد FC-LC

• اتصال بدون تمیزکاری کانکتور
• پیچ نکردن کامل کانکتور FC
• خم کردن کابل نزدیک به کانکتور
• استفاده از پچ کورد با طول نامناسب

این خطاها باعث افت کیفیت و کاهش عمر کابل می‌شوند.

تست و عیب‌یابی پچ کورد

• تست افت با Optical Power Meter
• بررسی بازتاب با OTDR
• بررسی ظاهری کانکتور با Fiber Scope

تست دوره‌ای باعث جلوگیری از قطعی‌های ناگهانی می‌شود.

بهترین کاربرد طول ۲ متری

• اتصال تجهیزات داخل یک رک
• ارتباط بین پچ پنل و سوئیچ
• مدیریت تمیز و حرفه‌ای کابل‌ها

طول ۲ متر از شلوغی رک و حلقه شدن کابل جلوگیری می‌کند.

تأثیر پچ کورد باکیفیت بر کل شبکه

یک پچ کورد بی‌کیفیت می‌تواند:

• کل لینک فیبر نوری را ناپایدار کند
• باعث خطای Packet Loss شود
• عملکرد تجهیزات گران‌قیمت را مختل کند

به همین دلیل انتخاب پچ کورد استاندارد اهمیت بسیار بالایی دارد.

رفتار پچ کورد FC-LC در لینک‌های واقعی (Real-World Performance)

در محیط واقعی، عملکرد پچ کورد فقط به مشخصات کاتالوگی وابسته نیست. موارد زیر تأثیر مستقیم دارند:

• کیفیت هم‌ترازی Core فیبر در دو کانکتور
• میزان Micro-Bending در نزدیکی کانکتورها
• فشار مکانیکی ناشی از مدیریت نادرست کابل در رک
• تعداد دفعات اتصال و جداسازی کانکتورها

پچ کوردهای باکیفیت FC-LC معمولاً برای بیش از ۱۰۰۰ بار اتصال/جداسازی طراحی شده‌اند بدون افت محسوس.

تأثیر پچ کورد بر لینک‌های پرسرعت (10G / 25G / 40G)

در لینک‌های پرسرعت:

• حتی افت‌های کوچک زیر 0.5dB اهمیت حیاتی دارند
• بازتاب نوری (Return Loss) می‌تواند باعث خطای ماژول SFP شود
• پچ کورد FC-LC بی‌کیفیت باعث ناپایداری لینک در ساعات پیک مصرف می‌شود

به همین دلیل در لینک‌های بالاتر از 10Gbps:

• ترجیحاً Single Mode OS2
• با پولیش APC
• و روکش LSZH

استفاده می‌شود.

نقش پچ کورد در عیب‌یابی اشتباه شبکه

یکی از رایج‌ترین خطاهای عملی:

• تعویض ماژول SFP
• تعویض سوئیچ
• بررسی مسیر فیبر اصلی

در حالی که مشکل واقعی:

• یک پچ کورد FC-LC معیوب یا آلوده است

در بسیاری از دیتاسنترها، اولین قطعه‌ای که در عیب‌یابی تعویض می‌شود پچ کورد است.

تفاوت پچ کورد صنعتی FC-LC با مدل‌های معمولی

پچ کوردهای صنعتی:

• روکش ضخیم‌تر
• مقاومت کششی بالاتر
• کانکتور FC با رزوه تقویت‌شده
• تحمل لرزش مداوم

این مدل‌ها برای:

• کارخانه‌ها
• ایستگاه‌های مخابراتی
• پروژه‌های شهری

مناسب‌تر هستند.

تأثیر آلودگی میکروسکوپی کانکتور

چیزی که اغلب نادیده گرفته می‌شود:

• آلودگی با چشم دیده نمی‌شود
• یک ذره گردوغبار می‌تواند تا 3dB افت ایجاد کند
• حتی پچ کورد نو هم ممکن است آلوده باشد

به همین دلیل:

• تمیزکاری قبل از اولین اتصال الزامی است
• استفاده از درپوش محافظ حیاتی است

چرخه عمر پچ کورد در شبکه حرفه‌ای

عمر مفید واقعی:

• خانگی یا اداری سبک: 8 تا 10 سال
• دیتاسنتر فعال: 3 تا 5 سال
• صنعتی سنگین: 2 تا 4 سال

به همین دلیل در شبکه‌های حساس:

• پچ کوردها جزو اقلام مصرفی محسوب  OTDR می‌شوند
• تعویض دوره‌ای توصیه می‌شود

رنگ روکش و کدگذاری استاندارد

رنگ پچ کورد فقط ظاهری نیست:

• زرد: Single Mode
• نارنجی یا آکوا: Multi Mode
• بنفش یا سبز: کاربردهای خاص یا APC

کدگذاری رنگی باعث:

• عیب‌یابی سریع
• کاهش خطای انسانی
• مدیریت بهتر رک

می‌شود.

اشتباه استراتژیک در خرید پچ کورد

اشتباه رایج:

• خرید ارزان‌ترین پچ کورد
• بی‌توجهی به پولیش کانکتور
• بی‌توجهی به نوع روکش

نتیجه:

• ناپایداری لینک
• افت کیفیت غیرقابل‌تشخیص
• افزایش هزینه نگهداری در آینده

نقش پچ کورد FC-LC در طراحی آینده‌نگر شبکه

انتخاب درست امروز:

• مانع تعویض زیرساخت در آینده می‌شود
• امکان ارتقا به سرعت‌های بالاتر را فراهم می‌کند
• سازگاری با تجهیزات نسل بعد را تضمین می‌کند

جمع‌بندی

پچ کورد فیبر نوری ۲ متری FC-LC یک انتخاب حرفه‌ای برای اتصال تجهیزات با کانکتورهای متفاوت در شبکه‌های نوری است. کیفیت ساخت بالا، افت نوری کم، اتصال پایدار و سازگاری با محیط‌های صنعتی و دیتاسنتری، این پچ کورد را به گزینه‌ای مطمئن برای پروژه‌های حساس تبدیل می‌کند.
