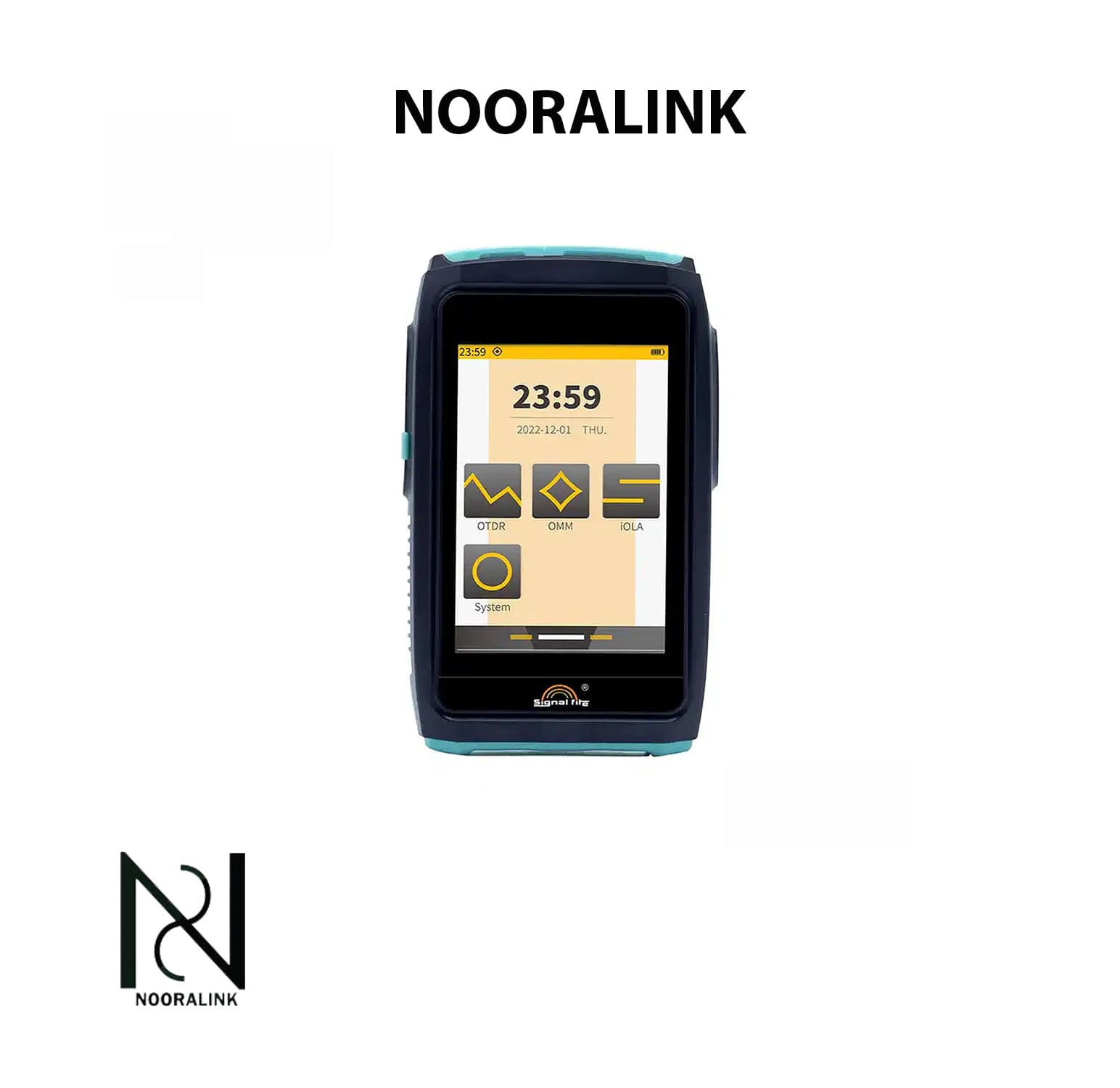

دستگاه OTDR Signal Fire ZS1000-A – ZS1000-B

دستگاه OTDR Signal Fire ZS1000-A – ZS1000-B دستگاه OTDR Signal Fire ZS1000-A – ZS1000-B : یکی از تجهیزات تخصصی نورالینک برای تست و تحلیل شبکه‌های فیبر نوری است که برای اندازه‌گیری افت سیگنال، بررسی کیفیت لینک و شناسایی محل دقیق خطا در کابل فیبر نوری استفاده می‌شود. این دستگاه با بهره‌گیری از فناوری Optical Time Domain Reflectometer ( OTDR ) پالس‌های نوری را به داخل کابل ارسال کرده و با تحلیل بازتاب نور، اطلاعات دقیقی از وضعیت مسیر فیبر ارائه می‌دهد. مدل‌های ZS1000‑A و ZS1000‑B برای استفاده در پروژه‌های FTTH ، FTTx ، شبکه‌های مخابراتی و دیتاسنترها طراحی شده‌اند و برای تکنسین‌های نصب و نگهداری شبکه بسیار کاربردی هستند. دستگاه OTDR چیست و چگونه کار می‌کند؟ OTDR دستگاهی برای تحلیل مسیر کابل فیبر نوری است که با ارسال پالس‌های کوتاه نوری و بررسی بازتاب آن‌ها، اطلاعاتی از وضعیت کابل به دست می‌آورد. زمانی که پالس نوری در طول فیبر حرکت می‌کند، در نقاطی مانند: اتصالات (Connector) اسپلایس‌ها (Fusion Splice) خمیدگی‌های شدید محل قطعی یا شکستگی کابل بخشی از نور بازتاب می‌شود. دستگاه OTDR با اندازه‌گیری زمان بازگشت این بازتاب و شدت آن، می‌تواند: طول دقیق کابل را محاسبه کند میزان افت سیگنال را اندازه‌گیری کند محل دقیق خطا را مشخص کند کیفیت اتصالات و اسپلایس‌ها را ارزیابی کند نتایج این تحلیل به صورت نمودار گرافیکی ( Trace ) روی نمایشگر دستگاه نمایش داده می‌شود. تفاوت مدل‌های ZS1000‑A و ZS1000‑B مدل‌های ZS1000‑A و ZS1000‑B هر دو از سری OTDRهای سیگنال فایر هستند و برای تست شبکه‌های فیبر نوری آداپتور فیبر نوری طراحی شده‌اند. تفاوت این مدل‌ها معمولاً در برخی مشخصات فنی مانند برد تست، پیکربندی طول موج یا امکانات جانبی دستگاه است. هر دو مدل برای کاربردهای زیر مناسب هستند: تست لینک‌های FTTH عیب‌یابی شبکه‌های FTTx بررسی کابل‌های مخابراتی تست شبکه‌های سازمانی و دیتاسنتر برای انتخاب بین این دو مدل، معمولاً نوع پروژه و طول لینک‌های مورد تست در نظر گرفته می‌شود. کاربردهای دستگاه OTDR Signal Fire ZS1000 دستگاه‌های Signal Fire ZS1000‑A / ZS1000‑B OTDR پیگتیل فیبر نوری در مراحل مختلف نصب، راه‌اندازی و نگهداری شبکه‌های فیبر نوری کاربرد دارند. مهم‌ترین کاربردها: شناسایی محل قطعی یا شکستگی کابل فیبر نوری اندازه‌گیری افت سیگنال در لینک تست کابل پس از عملیات فیوژن بررسی کیفیت اسپلایس و کانکتورها تست لینک‌های مخابراتی و FTTH عیب‌یابی سریع شبکه‌های فیبر نوری این دستگاه‌ها در کنار تجهیزاتی مانند فیوژن فیبر نوری ، پاورمتر، منبع نوری و VFL مورد استفاده قرار می‌گیرند. ویژگی‌های دستگاه OTDR ZS1000‑A – ZS1000‑B دستگاه‌های OTDR سری ZS1000 دارای طراحی مناسب برای استفاده میدانی هستند و امکانات کاربردی برای تکنسین‌ها فراهم می‌کنند. ویژگی‌های کلیدی: تحلیل دقیق مسیر فیبر نوری نمایش گرافیکی کامل مسیر کابل (Trace) اندازه‌گیری طول لینک فیبر تشخیص محل دقیق خطا با دقت بالا طراحی قابل حمل و مناسب پروژه‌های میدانی رابط کاربری ساده و کاربرپسند مناسب شبکه‌های FTTH / FTTx / Telecom اهمیت استفاده از OTDR در شبکه‌های فیبر نوری در شبکه‌های فیبر نوری، کوچک‌ترین ایراد در کابل فیبر نوری ۲۴ کور یا اتصالات می‌تواند باعث افزایش افت سیگنال و کاهش کیفیت ارتباط شود. مشکلاتی مانند: اتصالات نامناسب فیوژن ضعیف خمیدگی بیش از حد کابل آسیب فیزیکی به فیبر همگی می‌توانند عملکرد شبکه را تحت تأثیر قرار دهند. استفاده از دستگاه OTDR مانند Signal Fire ZS1000 باعث می‌شود این مشکلات قبل از ایجاد اختلال گسترده شناسایی شوند و فرآیند تعمیر با سرعت و دقت بیشتری انجام شود. استفاده در پروژه‌های FTTH و FTTx در پروژه‌های FTTH (Fiber To The Home) و FTTx که هدف آن‌ها ارائه اینترنت پرسرعت بر بستر فیبر نوری است، کیفیت لینک‌های نوری اهمیت بسیار بالایی دارد. دستگاه OTDR ZS1000 به تکنسین‌ها کمک می‌کند تا: قبل از تحویل پروژه، کیفیت لینک را تأیید کنند در صورت بروز قطعی، محل دقیق مشکل را پیدا کنند زمان عیب‌یابی را کاهش دهند هزینه‌های نگهداری شبکه را کنترل کنند جمع‌بندی: دستگاه OTDR Signal Fire ZS1000‑A – ZS1000‑B یکی از تجهیزات شبکه کاربردی و حرفه‌ای برای تست و عیب‌یابی شبکه‌های فیبر نوری است. این دستگاه با تحلیل دقیق مسیر فیبر، اندازه‌گیری افت سیگنال و شناسایی محل خطا، نقش مهمی در نصب و نگهداری شبکه‌های FTTH ، FTTx ، مخابراتی و دیتاسنتر ایفا می‌کند. اگر به دنبال یک OTDR قابل حمل، دقیق و مناسب برای پروژه‌های میدانی هستید، سری ZS1000 سیگنال فایر می‌تواند گزینه‌ای مناسب برای بررسی و تحلیل لینک‌های فیبر نوری باشد.
