کابینت توزیع ODC 72 CORE

کابینت توزیع ODC 72 CORE

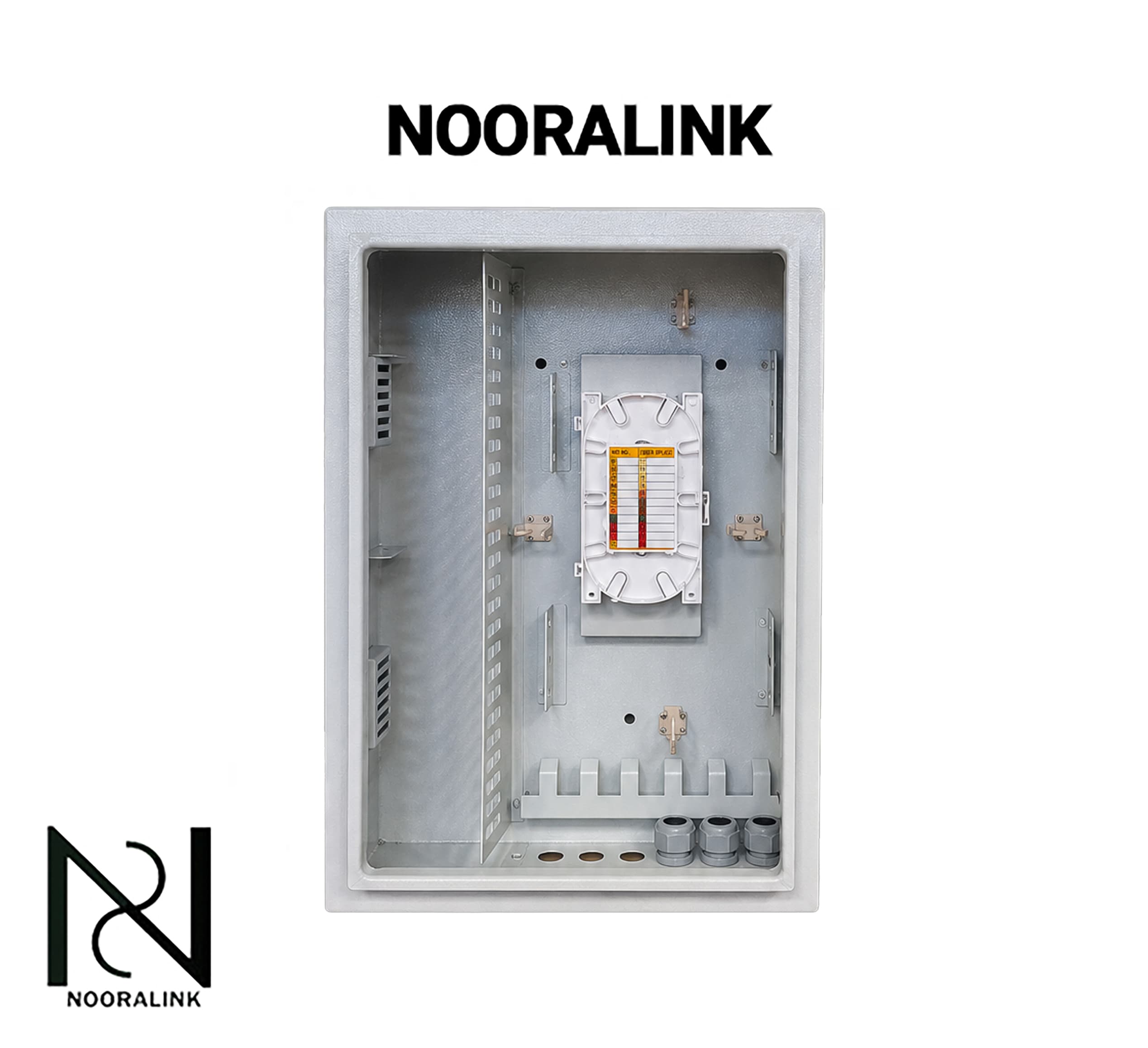

کابینت توزیع ODC 72 CORE یکی از تجهیزات فیبر نوری حیاتی در زیرساخت شبکه‌های فیبر نوری شهری، مخابراتی و FTTH است. این کابینت با ظرفیت مدیریت ۷۲ فیبر نوری، برای اتصال و توزیع بین کابل‌های اصلی (Feeder) و کابل‌های توزیع (Distribution) مورد استفاده قرار می‌گیرد. طراحی مقاوم و ساختار استاندارد آن باعث می‌شود که عملکردی پایدار و مطمئن در شرایط مختلف آب‌وهوایی داشته باشد.

کابینت ODC 72 کور معمولاً در محیط‌های بیرونی (Outdoor) نصب می‌شود و به‌عنوان نقطه مرکزی توزیع در پروژه‌های فیبر به خانه (FTTH) یا شبکه‌های دسترسی (Access Networks) شناخته می‌شود.

ویژگی‌ها و مشخصات فنی:

ساختار بدنه و جنس

بدنه این کابینت از ورق گالوانیزه ضخیم یا استیل ضدزنگ ساخته شده و دارای پوشش رنگ الکترواستاتیک است تا در برابر رطوبت، گردوغبار و اشعه UV مقاومت بالا داشته باشد.

• استاندارد حفاظتی: IP65 یا بالاتر
• مقاومت در برابر دما: از -۴۰ تا +۸۰ درجه سانتی‌گراد
• دارای قفل ایمن و سیستم تهویه غیرفعال برای جلوگیری از رطوبت داخلی

ظرفیت و عملکرد

• پشتیبانی از ۷۲ کور فیبر نوری
• دارای ۶ عدد Tray اسپلیس (هر Tray تا ۱۲ فیبر)
• قابلیت نصب اسپلیترهای نوری با نسبت‌های 1:8 یا 1:16
• پشتیبانی از انواع کانکتورهای SC/LC/FC

طراحی داخلی و مدیریت کابل

داخل کابینت، مسیرهای کابل‌کشی با نظم بالا طراحی شده‌اند تا از شکست یا خم شدن فیبرها جلوگیری شود.

• دارای ریل مدیریت کابل و حلقه‌های نگهدارنده
• درب دولایه برای حفاظت بهتر از ماژول‌ها
• پچ پنل جداگانه برای آداپتورها و کانکتورها

کاربردها:

1. شبکه‌های FTTH (فیبر به خانه)
   به‌عنوان نقطه توزیع اصلی بین ODF مرکزی و جعبه‌های FAT در مناطق مسکونی.
2. پروژه‌های شهری در اصفهان و سایر استان‌ها
   برای اتصال کابل‌های نوری بین خیابان‌ها و مناطق مختلف شهری.
3. مراکز صنعتی و تجاری
   به‌منظور توزیع ارتباطات پرسرعت بین واحدها یا سوله‌های صنعتی.
4. شبکه‌های سازمانی و کمپ‌های صنعتی
   جهت مدیریت چندین خط نوری در یک مرکز کنترل یا نگهداری.

مزایا:

• مدیریت آسان فیبرها: همه کابل‌ها با نظم کامل در Trayهای جداگانه دسته‌بندی می‌شوند.
• افزایش ایمنی شبکه: جلوگیری از آسیب فیزیکی و نفوذ گرد و غبار به اتصالات.
• تعمیر و نگهداری سریع‌تر: با برچسب‌گذاری دقیق و دسترسی آسان به پورت‌ها.
• افزایش دوام شبکه: طراحی مقاوم باعث کاهش خرابی در شرایط محیطی سخت می‌شود.
• پشتیبانی از توسعه آینده: در پروژه‌هایی که احتمال افزایش ظرفیت وجود دارد.

نکات مهم در نصب ODC 72 CORE

برای بهره‌برداری بهینه از کابینت توزیع ODC فیبر نوری ۷۲ کور، رعایت موارد زیر ضروری است:

• نصب در ارتفاع حداقل ۲۰ سانتی‌متر از سطح زمین برای جلوگیری از ورود آب باران.
• استفاده از کابل‌های ضدآب و ضد UV در مناطق گرم و خشک مانند اصفهان.
• اتصال صحیح سیستم ارت جهت جلوگیری از آسیب الکتریکی.
• تست OTDR پس از نصب برای اطمینان از افت پایین سیگنال.

جمع‌بندی

کابینت ODC 72 CORE فیبر نوری یک انتخاب ایده‌آل برای پروژه‌های فیبر نوری شهری، صنعتی و FTTH است. این تجهیز با ساختار مقاوم، ظرفیت بالا و طراحی اصولی، امکان مدیریت و توزیع ایمن سیگنال‌های نوری را فراهم می‌کند. اگر در حال اجرای پروژه شبکه در اصفهان یا سایر مناطق کشور هستید، ODC 72 کور یکی از گزینه‌های قابل اعتماد برای پایداری و کیفیت بالای ارتباطات نوری خواهد بود.
