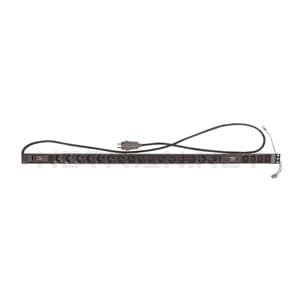

پاور ماژول عمودی فیوزدار HPI

پاور ماژول عمودی فیوزدار HPI

مقدمه

پاور ماژول عمودی فیوزدار HPI : در هر رک شبکه، پس از انتخاب تجهیزات اکتیو شبکه و پسیو، یکی از حیاتی‌ترین اجزا برای پایداری و ایمنی شبکه، پاور ماژول است. پاور ماژول عمودی فیوزدار HPI با طراحی استاندارد رک، حفاظت الکتریکی و اشغال حداقل فضا، یکی از گزینه‌های حرفه‌ای برای مدیریت برق تجهیزات پسیو شبکه ، سرور و سیستم‌های نظارتی محسوب می‌شود.

معرفی پاور ماژول عمودی فیوزدار HPI

پاور ماژول عمودی HPI یک واحد توزیع برق (PDU) مخصوص نصب داخل رک‌های ایستاده است که به‌صورت عمودی روی ریل یا بدنه رک نصب می‌شود و برق شهری را به‌صورت ایمن بین تجهیزات سوئیچ شبکه مختلف توزیع می‌کند.

ویژگی متمایز این مدل:

• وجود فیوز حفاظتی
• طراحی عمودی برای صرفه‌جویی در یونیت
• کیفیت ساخت مناسب پروژه‌های حرفه‌ای

مشخصات فنی پاور ماژول عمودی HPI

ساختار و نصب

• نوع نصب: عمودی (Vertical)
• مناسب رک‌های ایستاده ۱۹ اینچ
• نصب روی ستون رک یا کناره داخلی

خروجی‌ها

• تعداد پریزها: معمولاً 8 تا 12 خروجی (بسته به مدل)
• نوع پریز: استاندارد ایرانی / یونیورسال
• مناسب تجهیزات پسیو شبکه ، سرور، UPS، NVR و سوئیچ

سیستم حفاظتی

• مجهز به فیوز محافظ جریان
• جلوگیری از آسیب به تجهیزات در برابر:
  • اضافه‌بار
  • نوسانات برق
  • اتصال کوتاه

مزیت طراحی عمودی نسبت به پاور ماژول افقی

پاور ماژول‌های افقی:

• 1 یا 2 یونیت از فضای رک را اشغال می‌کنند

پاور ماژول عمودی HPI:

• هیچ یونیتی اشغال نمی‌کند
• فضای بیشتری برای تجهیزات اصلی آزاد می‌گذارد
• مدیریت کابل برق را ساده‌تر می‌کند

این موضوع در رک‌هایی با ظرفیت محدود، یک مزیت بسیار مهم است.

اهمیت فیوز در پاور ماژول‌های رک

وجود فیوز در پاور ماژول عمودی HPI باعث می‌شود:

• در صورت افزایش ناگهانی جریان، برق قطع شود
• از سوختن تجهیزات گران‌قیمت جلوگیری شود
• ایمنی کل رک افزایش یابد
• ریسک آتش‌سوزی به‌شدت کاهش پیدا کند

در پروژه‌های حرفه‌ای، استفاده از پاور ماژول اتصالات شبکه بدون حفاظت الکتریکی یک ریسک جدی محسوب می‌شود.

کاربردهای پاور ماژول عمودی فیوزدار HPI

این پاور ماژول گزینه‌ای مناسب برای:

• رک‌های شبکه سازمانی
• اتاق سرور شرکت‌ها
• دیتاسنترهای کوچک و متوسط
• پروژه‌های دوربین مداربسته
• مراکز صنعتی و کارخانه‌ها
• رک‌های فیبر نوری و FTTH

سازگاری با تجهیزات شبکه و نظارتی

پاور ماژول HPI به‌راحتی برق مورد نیاز تجهیزات زیر را تأمین می‌کند:

• سوئیچ شبکه و PoE
• سرورهای رک‌مونت
• تجهیزات ذخیره‌سازی
• NVR و DVR
• پاور مرکزی دوربین‌ها
• مودم‌ها و روترها

نقش پاور ماژول در پایداری شبکه

یکی از دلایل اصلی:

• ریست شدن تجهیزات
• قطع ناگهانی شبکه
• آسیب دیدن پاور سوئیچ یا سرور

استفاده از توزیع برق غیراستاندارد است.

پاور ماژول عمودی فیوزدار HPI با:

• توزیع یکنواخت برق
• حفاظت الکتریکی
• اتصال مطمئن

باعث افزایش پایداری و طول عمر تجهیزات می‌شود.

نکات مهم هنگام نصب پاور ماژول عمودی HPI

• اتصال پاور ماژول به ارت استاندارد رک
• استفاده از کابل برق سالم و استاندارد
• عدم بارگذاری بیش از ظرفیت نامی
• جداسازی مسیر کابل برق و دیتا
• نصب در سمتی که دسترسی آسان‌تری دارد

تفاوت پاور ماژول HPI با مدل‌های بی‌نام بازار

پاور ماژول‌های متفرقه:

• فاقد فیوز واقعی
• کیفیت پایین اتصالات
• خطر داغ شدن و آتش‌سوزی

پاور ماژول HPI:

• ساختار صنعتی
• حفاظت واقعی جریان
• مناسب استفاده 24/7
• اطمینان‌پذیر در پروژه‌های حساس

انتخاب پاور ماژول مناسب برای رک

هنگام انتخاب پاور ماژول باید به موارد زیر توجه کرد:

• تعداد تجهیزات داخل رک
• توان مصرفی کل
• وجود UPS در مسیر برق
• فضای قابل استفاده داخل رک
• نیاز به حفاظت الکتریکی

در اکثر رک‌های حرفه‌ای، پاور ماژول عمودی فیوزدار بهترین انتخاب است.

رفتار پاور ماژول عمودی HPI در بار واقعی (Load واقعی)

در عمل، تفاوت زیادی بین:

• توان اسمی نوشته‌شده
• و توان قابل‌استفاده ایمن

وجود دارد.

نکته مهم اجرایی

اگر پاور ماژول HPI مثلاً برای 16 آمپر طراحی شده:

• بارگذاری ایمن توصیه‌شده: حداکثر 70 تا 75٪
• یعنی حدود 11 تا 12 آمپر

این کار:

• از داغ شدن مسیرها
• افت ولتاژ
• کاهش عمر پریزها

جلوگیری می‌کند.

کیفیت داخلی اتصالات

برتری پاور ماژول HPI نسبت به مدل‌های ارزان:

• استفاده از شینه داخلی مناسب
• پرس صحیح سیم‌ها
• اتصال مکانیکی محکم پریزها

در پاور ماژول‌های بی‌کیفیت:

• شل شدن اتصال بعد از چند ماه
• جرقه داخلی
• داغ شدن موضعی

کاملاً رایج است.

نقش فیوز در حفاظت واقعی

در بسیاری از پاور ماژول‌ها:

• فیوز فقط اسمی است
• یا فیوز کند نامناسب دارد

در پاور ماژول عمودی فیوزدار HPI:

• فیوز در مسیر اصلی فاز قرار دارد
• در اضافه‌بار واقعی وارد عمل می‌شود
• از انتقال شوک به تجهیزات جلوگیری می‌کند

توصیه حرفه‌ای

در پروژه‌های حساس:

• از فیوز با کیفیت (ترجیحاً برند) استفاده شود
• تعویض فیوز با نمونه نامرغوب ممنوع

تعامل پاور ماژول HPI با UPS

سناریوی ایده‌آل:

برق شهری → UPS → پاور ماژول عمودی HPI → تجهیزات رک

مزایا:

• توزیع یکنواخت برق خروجی UPS
• جلوگیری از چندراهی‌های غیراستاندارد
• مدیریت آسان قطع و وصل

اتصال مستقیم تجهیزات به خروجی UPS بدون PDU یک اشتباه رایج است.

مدیریت کابل برق در کنار پاور ماژول عمودی

طراحی عمودی باعث:

• کوتاه شدن کابل‌های برق
• کاهش شلوغی کف رک
• جلوگیری از حلقه‌های اضافی کابل

اما اگر اصول رعایت نشود:

• کابل‌ها جلوی مسیر هوا را می‌گیرند
• باعث افزایش دمای رک می‌شوند

راهکار حرفه‌ای:

• استفاده از بست ولکرو
• هدایت کابل‌ها از کناره رک
• عدم عبور کابل برق از جلوی فن‌ها

تفاوت پاور ماژول عمودی HPI با PDU دیتاسنتری

پاور ماژول HPI:

• مناسب شبکه‌های سازمانی و صنعتی
• اقتصادی
• ساده و قابل اطمینان

PDU دیتاسنتری:

• دارای مانیتورینگ
• اندازه‌گیری مصرف
• هزینه بسیار بالاتر

نتیجه:

• برای 80٪ پروژه‌ها، HPI انتخاب منطقی‌تر است
• فقط در دیتاسنترهای بزرگ به PDU هوشمند نیاز است

اثر پاور ماژول بر نویز الکتریکی تجهیزات

توزیع برق نامناسب باعث:

• نویز در سوئیچ‌ها
• ریست شدن NVR
• اختلال در لینک‌های شبکه

پاور ماژول HPI با:

• اتصال صحیح ارت
• مسیر برق کوتاه
• اتصالات محکم

این مشکلات را به حداقل می‌رساند.

محل نصب ایده‌آل پاور ماژول عمودی

بهترین محل:

• ستون عقب رک
• سمت مخالف مسیر کابل شبکه
• نزدیک به تجهیزات پرمصرف

بدترین محل:

• جلوی رک
• مسیر مستقیم جریان هوا
• کنار پچ پنل‌های دیتا

اشتباهات رایج در استفاده از پاور ماژول

• اتصال چند UPS به یک پاور ماژول
• استفاده از سه‌راهی روی پاور ماژول
• بارگذاری بیش از ظرفیت
• عدم تست فیوز پس از نصب
• بی‌توجهی به ارت رک

این موارد عامل اصلی خرابی تجهیزات هستند، نه خود پاور ماژول.

عمر مفید پاور ماژول عمودی HPI

در شرایط استاندارد:

• استفاده سازمانی: 5 تا 8 سال
• استفاده صنعتی سنگین: 3 تا 5 سال

نشانه‌های پایان عمر:

• داغ شدن پریز
• تغییر رنگ بدنه
• لق شدن اتصال
• قطع و وصل لحظه‌ای برق

آیا پاور ماژول HPI برای آینده مناسب است؟

اگر:

• رک شما در حال توسعه است
• تجهیزات بیشتری اضافه می‌شود
• مصرف برق افزایش خواهد یافت

پاور ماژول عمودی:

• انعطاف‌پذیرتر
• قابل جایگزینی آسان
• بدون اشغال یونیت

و انتخابی آینده‌نگرانه است.

جمع‌بندی نهایی

پاور ماژول عمودی فیوزدار HPI یک قطعه ساده اما حیاتی در هر رک شبکه است. این محصول با اشغال حداقل فضا، حفاظت الکتریکی مناسب و سازگاری کامل با تجهیزات شبکه و نظارتی، نقش مهمی در ایمنی، نظم و پایداری زیرساخت شبکه ایفا می‌کند.

انتخاب صحیح پاور ماژول، به‌معنای محافظت از کل سرمایه‌گذاری شما در تجهیزات شبکه است.
