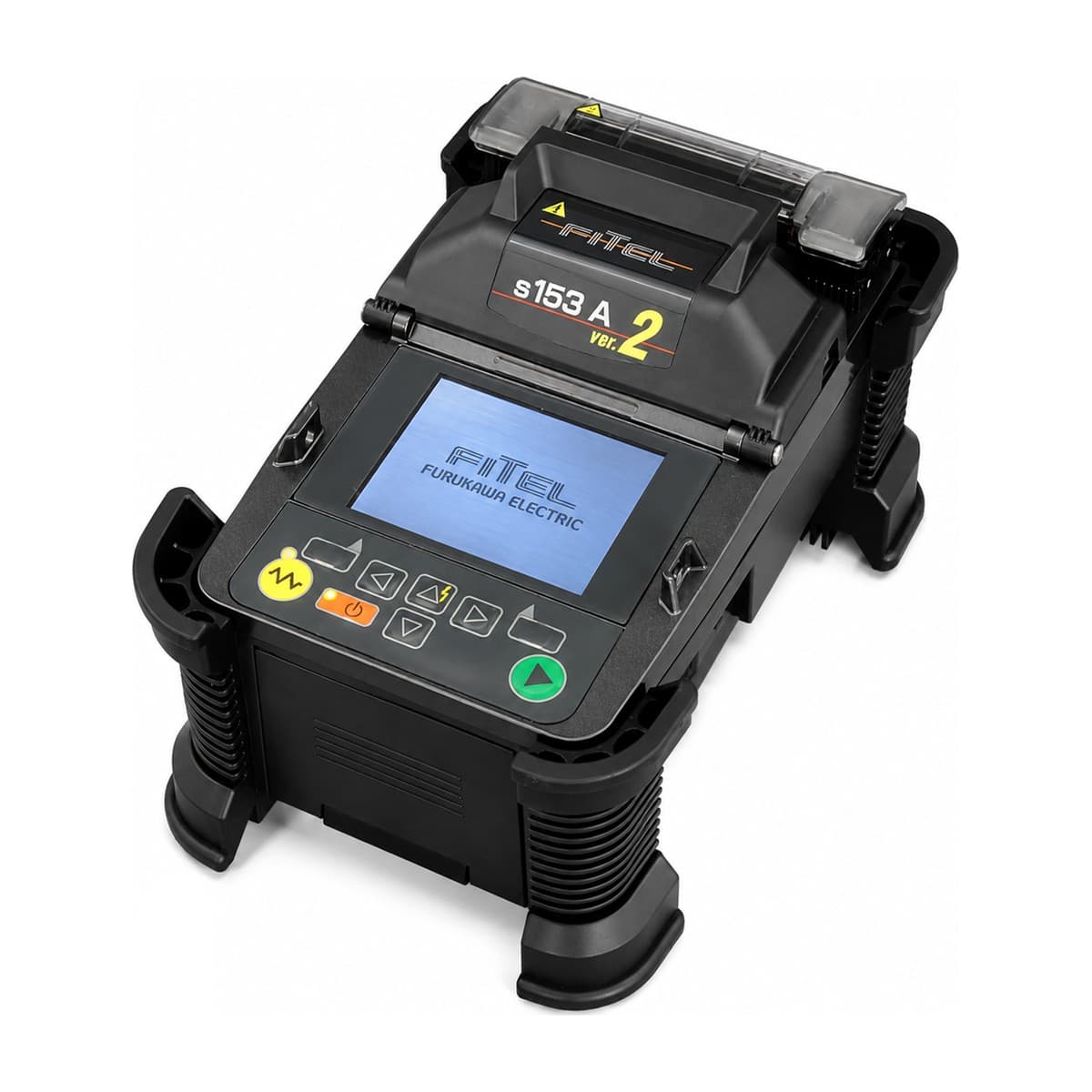

دستگاه فیوژن فیبر نوری فایتل FITEL S153A

دستگاه فیوژن فیبر نوری فایتل FITEL S153A

دستگاه فیوژن فیبر نوری فایتل FITEL S153A  :یکی از فیوژن اسپلایسرهای قابل‌حمل شرکت FITEL است که برای اتصال تارهای فیبر نوری در پروژه‌های اجرایی و میدانی طراحی میشود . این مدل از فناوری Active V-Groove Alignment استفاده می‌کند و در رده دستگاه‌های Clad Alignment قرار می‌گیرد. طراحی مقاوم، ابعاد مناسب و عملکرد سریع، S153A را به گزینه‌ای کاربردی برای پروژه‌های FTTx، FTTH، LAN، Access Network و Backbone تبدیل کرده است.

S153A برای اتصال یک رشته فیبر در هر عملیات فیوژن ساخته و از فیبرهای Single Mode، Multi Mode، DSF، NZD و فیبرهای Bend-Insensitive مانند G.657 پشتیبانی می‌کند. این تنوع باعث می‌شود تکنسین بتواند از دستگاه در پروژه‌های مختلف زیرساخت فیبر نوری استفاده کند.

فناوری Active V-Groove در FITEL S153A

یکی از مهم‌ترین ویژگی‌های S153A استفاده از فناوری Active V-Groove است. این سیستم موقعیت فیبرها را هنگام عملیات اتصال تنظیم می‌کند و نسبت به V-Groove ثابت، خطاهای ناشی از قرارگیری نامناسب فیبر را کاهش می‌دهد. FITEL این فناوری را برای ایجاد اتصال پایدار و کم‌افت در پروژه‌های میدانی توسعه داده است.

این دستگاه برای فیبرهایی با قطر Cladding حدود 80 تا 150 میکرومتر طراحی شده و قطر Coating قابل پشتیبانی آن در نسخه‌های مختلف تا حدود 1000 میکرومتر می‌رسد. طول مناسب Cleave نیز بین 5 تا 16 میلی‌متر قرار دارد.

میانگین افت اتصال اعلام‌شده برای S153A حدود 0.04 dB برای SM و 0.02 dB برای MM است. برای فیبرهای DSF و NZD نیز مقدار معمول افت حدود 0.06 dB اعلام شده است. نتیجه واقعی اتصال به عواملی مانند کیفیت برش، تمیزی فیبر، وضعیت V-Groove و شرایط محیطی بستگی دارد.

سرعت فیوژن و هیتر دستگاه

FITEL S153A برای کاهش زمان اجرای پروژه، سرعت مناسبی در عملیات فیوژن ارائه می‌دهد. زمان فیوژن در حالت Semi-Auto حدود 9 ثانیه و در حالت Regular حدود 11 ثانیه است.

هیتر دستگاه نیز برای Sleeveهای محافظ 20، 40 و 60 میلی‌متری کاربرد دارد. در حالت Pre-Heat، زمان گرم‌کردن حدود 25 ثانیه و در حالت Regular حدود 31 ثانیه اعلام شده است. این ویژگی باعث می‌شود تکنسین بتواند عملیات اتصال و محافظت از محل فیوژن را با سرعت مناسبی انجام دهد.

کاربرد دستگاه فیوژن فیبر نوری فایتل FITEL S153A  در پروژه‌های فیبر نوری

S153A برای پروژه‌هایی مناسب است که تکنسین به یک دستگاه فیوژن سبک و مقاوم برای استفاده در محل پروژه نیاز دارد. این مدل در اجرای شبکه‌های FTTx، LAN و Access Network کاربرد دارد و برای بسیاری از پروژه‌های نصب، توسعه و تعمیر زیرساخت فیبر نوری قابل استفاده است.

برای مثال، هنگام اجرای یک مسیر کابل فیبر نوری ، تکنسین می‌تواند تارهای فیبر را با استفاده از Fiber Cleaver آماده کند و سپس آن‌ها را داخل S153A قرار دهد. دستگاه پس از هم‌ترازی، عملیات Arc Fusion را انجام می‌دهد و در مرحله بعد، Sleeve محافظ روی محل اتصال قرار می‌گیرد.

در پروژه‌هایی که تجهیزاتی مانند ODF، پچ پنل فیبر نوری، پیگتیل فیبر نوری ، FAT Box و اسپیلیتر فیبر نوری استفاده می‌شوند، فیوژن اسپلایسر برای ایجاد اتصال دائمی میان تارهای فیبر اهمیت زیادی دارد.

طراحی مقاوم برای کارهای میدانی

یکی از نقاط قوت FITEL S153A طراحی مقاوم و قابل‌حمل آن است. این دستگاه با بدنه‌ای مقاوم و ضربه‌گیرهای محافظ طراحی شده تا در شرایط کاری پروژه‌های فیبر نوری عملکرد مناسبی داشته باشد. منابع مربوط به S153A مقاومت آن را در برابر شرایطی مانند ضربه، گردوغبار و چکه آب بررسی کرده‌اند.

محدوده دمای کاری دستگاه 10- تا 50+ درجه سانتی‌گراد اعلام شده است. همچنین دستگاه برای کار در ارتفاع تا حدود 5000 متر طراحی شده است. البته رعایت شرایط محیطی توصیه‌شده سازنده برای حفظ عملکرد دستگاه اهمیت دارد.

نمایشگر و کنترل دستگاه

S153A از یک نمایشگر رنگی 3.5 اینچی LCD استفاده می‌کند. دستگاه تصویر فیبر را با بزرگنمایی حدود 76X و 235X نمایش می‌دهد و تکنسین می‌تواند وضعیت فیبرها را هنگام آماده‌سازی و فیوژن بررسی کند.

رابط کاربری دستگاه برای انجام تنظیمات فیوژن و مدیریت برنامه‌های اتصال طراحی شده است. S153A امکان ذخیره حداکثر 150 برنامه فیوژن و 18 برنامه هیتر را دارد. همچنین حافظه دستگاه ظرفیت ذخیره حداکثر 2000 نتیجه فیوژن را دارد.

این قابلیت برای تکنسین‌هایی که چند پروژه مختلف را اجرا می‌کنند، کاربرد زیادی دارد؛ زیرا می‌توانند نتایج عملیات را ثبت و در زمان عیب‌یابی یا تهیه گزارش پروژه به آن‌ها مراجعه کنند.

باتری و استفاده در پروژه‌های خارج از کارگاه

دستگاه فیوژن فیبر نوری فایتل FITEL S153A  برای استفاده در محیط‌های میدانی طراحی شده و از باتری قابل شارژ استفاده می‌کند. طبق مشخصات منتشر، دستگاه با یک باتری حدود 80 سیکل فیوژن و هیتر و با دو باتری حدود 200 سیکل را در شرایط آزمایش مشخص انجام می‌دهد. تعداد واقعی سیکل‌ها به وضعیت باتری، دمای محیط و نحوه استفاده بستگی دارد.

دستگاه از برق AC با محدوده 100 تا 240 ولت و ورودی DC با محدوده 11 تا 17 ولت پشتیبانی می‌کند. این ویژگی انعطاف مناسبی برای استفاده در کارگاه و پروژه‌های خارج از محیط ثابت ایجاد می‌کند.

سازگاری با Splice-On Connector

یکی از قابلیت‌های کاربردی FITEL S153A پشتیبانی از Splice-On Connector یا SOC است. این ویژگی امکان اتصال مستقیم برخی کانکتورهای Splice-On را فراهم می‌کند و می‌تواند مراحل نصب کانکتور را ساده‌تر کند.

S153A با سیستم‌های SOC شرکت‌هایی مانند Seikoh Giken و Diamond سازگاری دارد و برای کاربردهایی مانند نصب کانکتورهای فیبر نوری در پروژه‌های FTTH گزینه مناسبی محسوب می‌شود.

این قابلیت در پروژه‌هایی که سرعت نصب و کاهش مراحل آماده‌سازی فست کانکتور اهمیت دارد، مزیت محسوب می‌شود.

نگهداری دستگاه فیوژن FITEL S153A

نگهداری صحیح روی کیفیت اتصال و طول عمر دستگاه تأثیر مستقیمی دارد. تکنسین باید شیارهای V-Groove، الکترودها، محل قرارگیری فیبر و بخش‌های اپتیکی دستگاه را به‌صورت دوره‌ای تمیز کند.

الکترودهای دستگاه نیز در اثر تخلیه‌های قوسی به مرور فرسوده می‌شوند. FITEL الکترود S969 را برای S153A معرفی کرده است و تعویض دوره‌ای الکترودها به حفظ کیفیت فیوژن کمک می‌کند.

همچنین کیفیت Fiber Cleaver اهمیت زیادی دارد. اگر زاویه برش فیبر مناسب نباشد، حتی یک دستگاه فیوژن فیبر نوری حرفه‌ای نیز نمی‌تواند همیشه اتصال مطلوب ایجاد کند.

راهنمای خرید FITEL S153A

هنگام خرید دستگاه فیوژن S153A باید نوع فیبر، حجم پروژه و شرایط کاری را در نظر بگیرید. این دستگاه برای پروژه‌های FTTx، LAN، Access Network و نصب و نگهداری فیبر نوری گزینه مناسبی است.

اگر قصد خرید مدل کارکرده دارید، حتماً دستگاه را با چند تار فیبر واقعی تست کنید. میزان افت اتصال، عملکرد هیتر، وضعیت الکترود، سلامت V-Groove، نمایشگر و باتری را بررسی کنید.

همچنین وجود لوازم جانبی مانند باتری، شارژر، آداپتور، کیف حمل، الکترود و تجهیزات آماده‌سازی فیبر روی ارزش دستگاه تأثیر دارد.

در کنار S153A، تجهیزاتی مانند OTDR ، Optical Power Meter، VFL، Fiber Cleaver و Fiber Stripper نیز برای نصب و تست کامل لینک فیبر نوری کاربرد دارند.

قیمت دستگاه فیوژن فیبر نوری FITEL S153A

قیمت دستگاه فیوژن فیبر نوری فایتل FITEL S153A  به عواملی مانند نو یا کارکرده بودن دستگاه، سلامت باتری، وضعیت الکترود، لوازم جانبی و شرایط بازار بستگی دارد.

از آنجا که S153A یک مدل قدیمی‌تر در خانواده فیوژن اسپلایسرهای FITEL محسوب می‌شود، هنگام خرید مدل کارکرده باید وضعیت فنی دستگاه را جدی‌تر بررسی کنید. قیمت پایین یک دستگاه بدون تست عملکرد نمی‌تواند معیار مناسبی برای خرید باشد.

طول عمر FITEL S153A

طول عمر دستگاه فیوژن فایتل به میزان استفاده و نحوه نگهداری بستگی دارد و نمی‌توان برای کل دستگاه یک عدد ثابت تعیین کرد. تمیزکاری منظم، تعویض به‌موقع الکترود، مراقبت از باتری و جلوگیری از ضربه و رطوبت می‌تواند عمر مفید دستگاه را افزایش دهد.

الکترود نیز قطعه مصرفی محسوب می‌شود و باید با توجه به میزان استفاده و کیفیت اتصال‌ها تعویض شود.

سوالات متداول

FITEL S153A از چه فناوری هم‌ترازی استفاده می‌کند؟

این دستگاه از فناوری Active V-Groove Alignment در رده Clad Alignment استفاده می‌کند.

سرعت دستگاه فیوژن فیبر نوری فایتل FITEL S153A  چقدر است؟

زمان فیوژن در حالت Semi-Auto حدود 9 ثانیه و در حالت Regular حدود 11 ثانیه است.

S153A برای چه فیبرهایی مناسب است؟

این مدل از فیبرهای SM، MM، DSF، NZD و BIF/UBIF پشتیبانی می‌کند.

افت فیوژن FITEL S153A چقدر است؟

افت متوسط اعلام‌شده برای SM حدود 0.04 dB و برای MM حدود 0.02 dB است. برای DSF و NZD نیز حدود 0.06 dB اعلام شده است.

آیا FITEL S153A برای FTTH مناسب است؟

بله. این مدل برای پروژه‌های FTTx و شبکه‌های دسترسی طراحی و در پروژه‌های FTTH نیز کاربرد دارد.

حافظه دستگاه چقدر است؟

S153A امکان ذخیره حداکثر 2000 نتیجه فیوژن و حداکثر 100 تصویر را دارد.

جمع‌بندی

دستگاه فیوژن فیبر نوری FITEL S153A نورالینک یک Fusion Splicer قابل‌حمل با فناوری Active V-Groove Alignment است که برای پروژه‌های FTTx، FTTH، LAN و شبکه‌های دسترسی کاربرد دارد. سرعت فیوژن 9 ثانیه‌ای، طراحی مقاوم، پشتیبانی از انواع فیبرهای Single Mode و Multi Mode و قابلیت استفاده از Splice-On Connector، این مدل را به گزینه‌ای کاربردی برای تکنسین‌های فیبر نوری تبدیل می‌کند.
