آداپتور فیبر نوری سیمپلکس FC

آداپتور فیبر نوری سیمپلکس FC

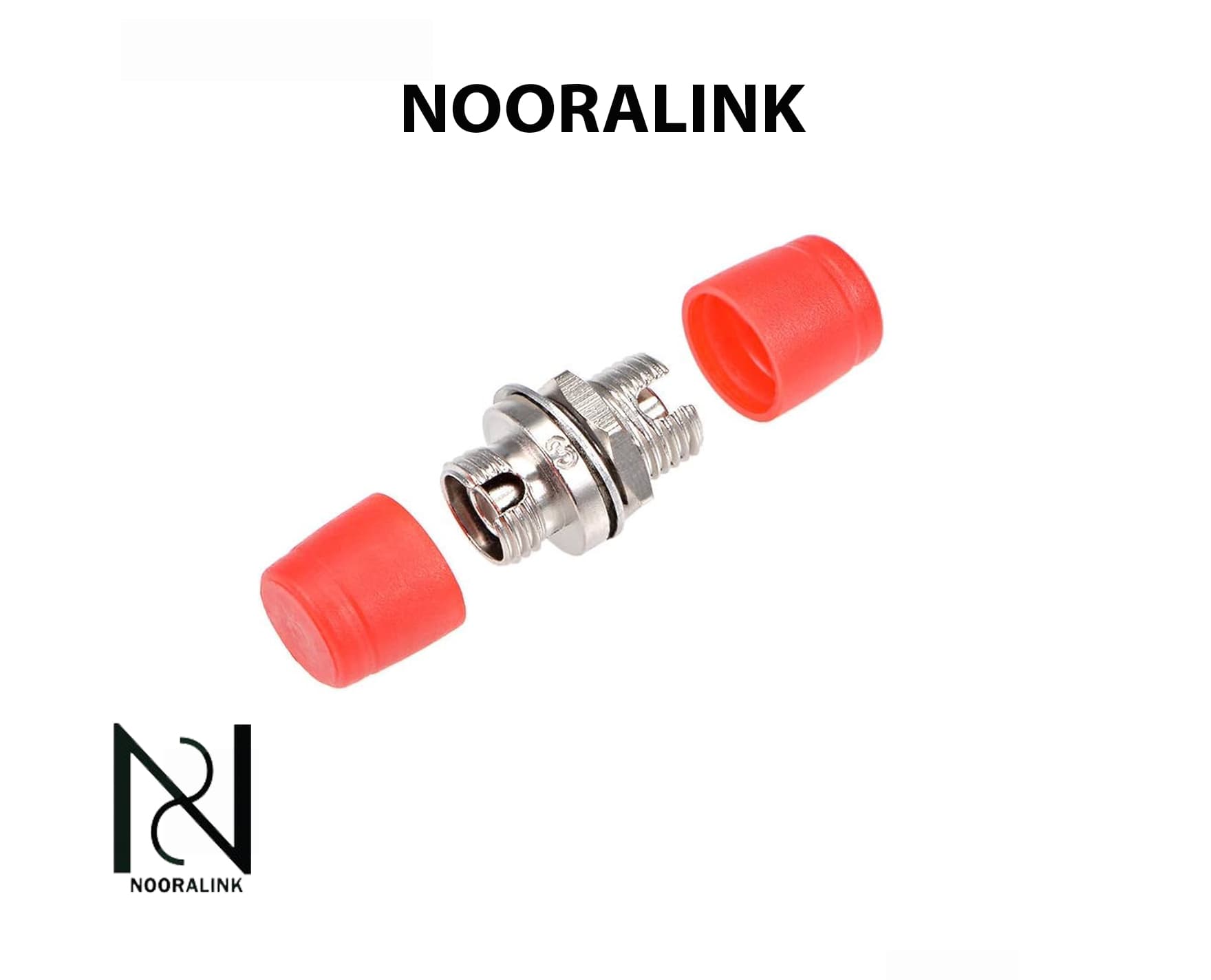

آداپتور فیبر نوری سیمپلکس FC  : یکی از اتصالات پرکاربرد نورالینک در شبکه‌های فیبر نوری است که برای اتصال دو کانکتور FC در ساختار Simplex (تک فیبر) طراحی شده است در ادامه این آداپتور نقش رابط مکانیکی دقیق را ایفا می‌کند و باعث هم‌ترازی صحیح هسته‌های فیبر نوری می‌شود تا انتقال نور با حداقل افت انجام شود.

کانکتورهای FC دارای مکانیزم رزوه‌ای (Threaded) هستند که اتصال بسیار محکم و پایدار ایجاد می‌کند و آن را برای محیط‌های صنعتی و تجهیزات تست ایده‌آل می‌سازد.

ساختار Simplex در آداپتور FC

اصطلاح Simplex به معنای استفاده از یک رشته فیبر نوری است. در این ساختار:

• یک مسیر انتقال نور وجود دارد
• هر آداپتور فقط یک پورت ورودی و یک پورت خروجی دارد

سپس این نوع آداپتور معمولاً در لینک‌های تک فیبر یا در پچ پنل فیبر نوری که هر فیبر به‌صورت جداگانه مدیریت می‌شود، استفاده می‌گردد.

کاربرد آداپتور FC Simplex در شبکه‌های فیبر نوری

آداپتور FC Simplex در بخش‌های مختلف شبکه و تجهیزات تست مورد استفاده قرار می‌گیرد، برای مثال :

• اتصال پچ کوردهای FC
• استفاده در دستگاه‌های OTDR
• اتصال به پاورمتر فیبر نوری
• اتصال به لایت سورس (منبع نوری)
• استفاده در سیستم‌های مخابراتی
• شبکه‌های سینگل مود صنعتی

اتصال رزوه‌ای باعث میشود این آداپتور در محیط‌هایی که لرزش یا حرکت وجود دارد عملکرد بسیار پایداری دارد.

مزیت اتصال رزوه‌ای FC

برخلاف کانکتورهای فشاری مانند SC یا LC، فست کانکتور  FC دارای پیچ رزوه‌ای فلزی هستند که مزایای زیر را فراهم می‌کند:

• جلوگیری از جدا شدن ناگهانی کابل
• افزایش پایداری مکانیکی
• کاهش احتمال ایجاد افت سیگنال ناشی از حرکت کابل فیبر نوری
• مناسب برای محیط‌های صنعتی و آزمایشگاهی

استفاده در تجهیزات تست فیبر نوری

کانکتور FC یکی از رایج‌ترین استانداردها در تجهیزات فیبر نوری است. بسیاری از دستگاه‌های:

• OTDR
• پاورمتر
• منبع نوری

دارای پورت FC هستند یا با آداپتور FC کار می‌کنند در این موارد، آداپتور FC Simplex نقش مهمی در ایجاد اتصال دقیق و استاندارد دارد.

 ویژگی ها :

افت سیگنال بسیار کم (Low Insertion Loss)

طراحی دقیق داخلی باعث می‌شود نور با حداقل تضعیف عبور کند.

مناسب برای لینک‌های:

• طولانی‌مدت مخابراتی
• تست OTDR
• شبکه‌های سینگل مود حساس

بازگشت سیگنال کنترل‌شده (Return Loss مناسب)

بسته به نوع پولیش کانکتور FC:

• FC/UPC: بازگشت سیگنال معمولاً > 50 dB
• FC/APC: بازگشت سیگنال معمولاً > 60 dB

این ویژگی برای جلوگیری از تداخل و نویز نوری بسیار مهم است.

اتصال رزوه‌ای بسیار پایدار (Threaded Locking Mechanism)

یکی از مهم‌ترین مزایای FC:

• قفل شدن با پیچ رزوه‌ای
• عدم جدا شدن در اثر لرزش
• جلوگیری از قطع لحظه‌ای لینک
• مناسب محیط‌های صنعتی و آزمایشگاهی

بدنه فلزی مقاوم (Metal Housing)

• ساخته شده از آلیاژ نیکل یا استیل
• مقاومت بالا در برابر ضربه
• مقاوم در برابر خوردگی
• طول عمر بالا در محیط‌های سخت

سازگاری گسترده با تجهیزات تست

کاملاً سازگار با:

• OTDR
• پاورمتر
• لایت سورس
• ماژول‌های تست مخابراتی
• تجهیزات آزمایشگاهی

کانکتور FC یکی از استانداردهای اصلی در تجهیزات شبکه اندازه‌گیری است.

تفاوت FC با سایر کانکتورها

نوع کانکتور	نوع اتصال	کاربرد رایج
FC	رزوه‌ای	تجهیزات تست، محیط صنعتی
SC	فشاری (Push-Pull)	FTTH، پچ پنل
LC	کوچک (Latch)	دیتاسنتر
ST	چرخشی (Bayonet)	شبکه‌های قدیمی‌تر

جمع‌بندی:

آداپتور فیبر نوری سیمپلکس FC یک اتصال‌دهنده دقیق و مقاوم برای اتصال دو کانکتور FC در ساختار تک فیبر است علاوه بر این این آداپتور با مکانیزم رزوه‌ای خود، اتصال پایدار و کم‌افت را فراهم می‌کند و در تجهیزات تست، شبکه‌های مخابراتی و محیط‌های صنعتی کاربرد گسترده‌ای دارد.
