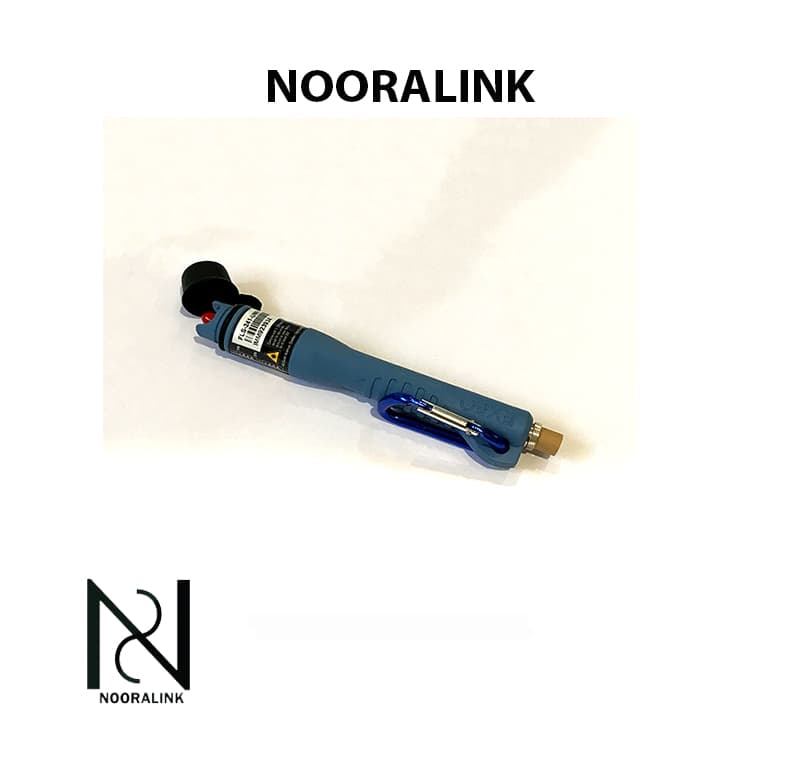

EXFO FLS-240  :که با نام Pocket Pal VFL نیز شناخته می‌شود، یک منبع نور مرئی (Visible Light Source) یا همان قلم فیبر نوری  (VFL) است که برای عیب‌یابی سریع و ساده شبکه‌های فیبر نوری طراحی شده است. این دستگاه نور قرمز با طول موج تقریبی 650 نانومتر تولید می‌کند که در داخل تار فیبر منتشر می‌شود و محل شکستگی، خمیدگی شدید یا قطعی را به‌صورت بصری نمایان می‌کند.

FLS-240 ابزاری سبک، جیبی و بسیار کاربردی برای تکنسین‌های نصب و نگهداری شبکه‌های FTTH، FTTx، مخابراتی و دیتاسنتر است و معمولاً در کنار تجهیزاتی مانند OTDR و پاورمتر نوری استفاده می‌شود.

کاربردهای EXFO FLS-240 در شبکه فیبر نوری

در پروژه‌های نصب فیبر نوری، پس از کابل‌کشی با کابل فیبر نوری ۶کور ، 12 کور یا 24 کور و انجام فیوژن توسط دستگاه فیوژن فوجیکورا، سومیتومو یا Inno، نیاز به بررسی سریع پیوستگی تار فیبر وجود دارد. در این مرحله، قلم نوری FLS-240 بهترین ابزار برای تست اولیه است.

کاربردهای اصلی این دستگاه شامل موارد زیر است:

• شناسایی قطعی کامل تار فیبر
• تشخیص شکستگی یا ترک در کابل فیبر نوری
• بررسی کیفیت اتصال دفست کانکتور SC/APC و SC/UPC
• تست سلامت پچ کورد فیبر نوری
• بررسی اتصال صحیح در پیگتیل فیبر نوری
• تشخیص خمیدگی شدید (Macro-bending)

نور قرمز خروجی در محل آسیب یا شکستگی به بیرون نشت می‌کند و تکنسین می‌تواند محل دقیق مشکل را به‌صورت چشمی تشخیص دهد.

استفاده در پروژه‌های FTTH

در شبکه‌های FTTH، مسیر فیبر از مرکز مخابرات تا منزل مشترک شامل تجهیزات مختلفی است؛ از جمله:

• اسپیلیتر فیبر نوری
• باکس فیبر نوری
• کاست فیبر نوری
• مفصل فیبر نوری
• پچ پنل فیبر نوری
• دراپ کابل فیبر نوری
• پریز فیبر نوری

در صورت بروز قطعی در هر یک از این نقاط، FLS-240 می‌تواند به‌سرعت مشخص کند که مشکل در کدام بخش از مسیر رخ داده است. این موضوع به کاهش زمان عیب‌یابی و افزایش سرعت تحویل پروژه کمک می‌کند.

ویژگی‌های فنی EXFO FLS-240

طول موج مرئی 650 نانومتر

نور قرمز واضح برای مشاهده آسان محل نشتی یا شکستگی.

حالت‌های کاری مختلف

قابلیت عملکرد در حالت نور ثابت (CW) و چشمک‌زن (Blink) برای تشخیص بهتر.

 توان خروجی مناسب

مناسب برای تست لینک‌های کوتاه و متوسط در شبکه‌های دسترسی (Access).

 طراحی جیبی و مقاوم

سبک، کم‌حجم و مناسب برای استفاده روزمره تکنسین‌های فیبر نوری.

سازگار با کانکتورهای رایج

پشتیبانی از کانکتورهای استاندارد مانند SC، FC و LC (با آداپتور مناسب).

تفاوت FLS-240 با OTDR

باید توجه داشت که قلم نوری جایگزین OTDR  نیست. OTDR برای تحلیل دقیق مسیر، اندازه‌گیری فاصله تا محل خرابی و محاسبه افت سیگنال استفاده می‌شود، در حالی که FLS-240 ابزاری سریع و اقتصادی برای تشخیص چشمی مشکلات نزدیک یا تست پیوستگی است.

در عمل، تکنسین‌ها ابتدا با قلم نوری بررسی اولیه انجام می‌دهند و در صورت نیاز از OTDR یا پاورمتر نوری مانند EXFO FPM-300 برای تست‌های دقیق‌تر استفاده می‌کنند.

مزایای استفاده از EXFO FLS-240

• عیب‌یابی سریع بدون نیاز به تجهیزات پیچیده
• کاهش زمان تست در پروژه‌های FTTH
• ابزار مکمل برای دستگاه فیوژن فیبر نوری  و پاورمتر
• مناسب برای تکنسین‌های نصب و نگهداری
• افزایش دقت در تحویل نهایی پروژه

جمع‌بندی:

EXFO FLS-240 Pocket Pal VFL یک ابزار ضروری برای هر تکنسین فیبر نوری است. این قلم نوری با تولید نور مرئی قرمز، امکان تشخیص سریع قطعی، شکستگی و مشکلات اتصال را فراهم می‌کند. استفاده از این دستگاه در کنار تجهیزات تست پیشرفته مانند OTDR و پاورمتر، فرآیند نصب و نگهداری شبکه‌های FTTH و مخابراتی را سریع‌تر و دقیق‌تر می‌کند.
