پچ کورد فیبر نوری 3 متری OM2 ST-ST DX MM

پچ کورد فیبر نوری 3 متری OM2 ST-ST DX MM

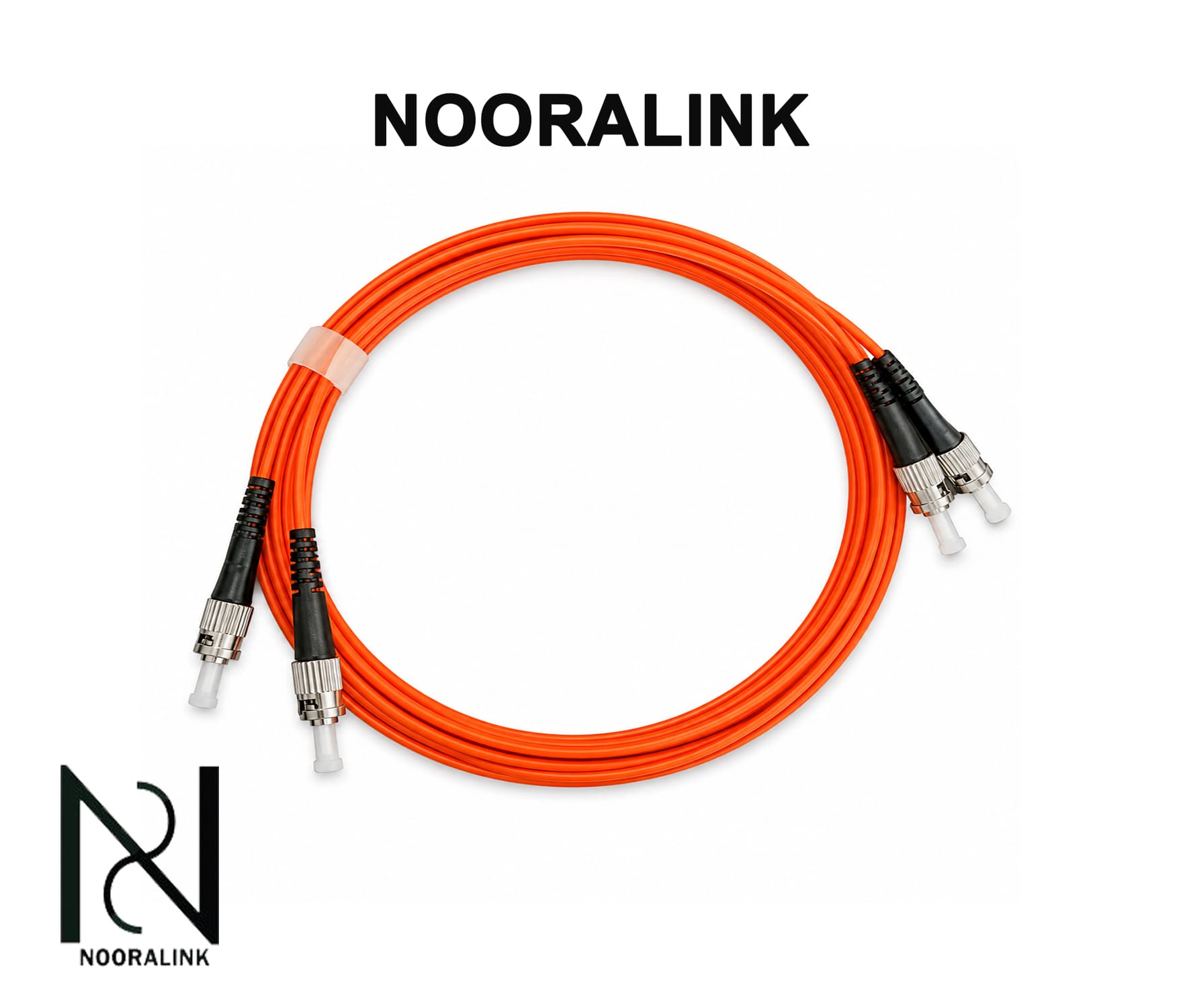

پچ کورد فیبر نوری 3 متری OM2 ST-ST DX MM برای برقراری ارتباط میان تجهیزات فیبر نوری سازگار با فیبر نوری OM2 Multi Mode و رابط ST استفاده می‌شود. این محصول در دو طرف خود کانکتور ST دارد و ساختار Duplex (DX) آن از دو رشته فیبر نوری تشکیل شده است. طول 3 متری این مدل، فضای بیشتری برای مسیرگذاری نسبت به پچ کوردهای کوتاه‌تر ایجاد می‌کند و برای اتصال تجهیزاتی که در فاصله متوسط از یکدیگر قرار دارند، گزینه‌ای کاربردی محسوب می‌شود.

این پچ کورد می‌تواند در زیرساخت‌های فیبر نوری، رک‌های شبکه، اتاق‌های سرور و محیط‌های ارتباطی مورد استفاده قرار گیرد. انتخاب صحیح آن به هماهنگی نوع فیبر، نوع کانکتور و طول مسیر بستگی دارد.

مشخصات فنی محصول

مشخصه	توضیحات
نوع محصول	پچ کورد فیبر نوری
نوع فیبر	OM2 Multi Mode
طول کابل	3 متر
نوع کانکتور	ST به ST
ساختار	Duplex (DX)
تعداد رشته	2 رشته فیبر نوری
نوع انتقال	Multi Mode
کاربرد	اتصال تجهیزات سازگار با فیبر OM2 و رابط ST
محیط استفاده	رک شبکه، اتاق سرور و زیرساخت فیبر نوری

فیبر OM2 Multi Mode؛ انتخاب مناسب برای شبکه‌های سازگار

این پچ کورد از فیبر OM2 Multi Mode بهره می‌برد و باید در شبکه‌هایی استفاده شود که تجهیزات و زیرساخت آن‌ها از این نوع فیبر پشتیبانی می‌کنند. هنگام انتخاب پچ کورد، تنها نوع کانکتور اهمیت ندارد و نوع فیبر مورد استفاده در کل مسیر نیز باید مورد توجه قرار گیرد.

در یک لینک فیبر نوری ممکن است پچ پنل فیبر نوری ، ODF، سوئیچ فیبر نوری و ماژول نوری در نقاط مختلف مسیر قرار داشته باشند. برای عملکرد صحیح لینک، فیبر پچ کورد باید با تجهیزات و ماژول مورد استفاده در شبکه سازگار باشد.

همچنین در برخی زیرساخت‌ها تجهیزاتی مانند مدیا کانورتر، آداپتور فیبر نوری ، کاست فیبر نوری و رک فیبر نوری نیز در مسیر ارتباطی قرار می‌گیرند. پیش از خرید این محصول باید نوع فیبر مورد استفاده در تجهیزات بررسی شود.

اگر زیرساخت بر پایه فیبر Single Mode طراحی شده باشد، این مدل انتخاب مناسبی نخواهد بود و باید از پچ کورد Single Mode استفاده شود.

کانکتور ST-ST برای اتصال تجهیزات سازگار

در دو طرف این محصول از کانکتور ST استفاده شده است. بنابراین، پچ کورد برای اتصال تجهیزاتی مناسب است که از رابط ST پشتیبانی می‌کنند.

عبارت ST-ST در نام محصول نشان می‌دهد که هر دو سر کابل دارای فست کانکتور ST هستند. این ویژگی امکان اتصال مستقیم میان دو نقطه مجهز به رابط ST را فراهم می‌کند.

پیش از خرید باید پورت هر دو نقطه اتصال بررسی شود. اگر یکی از تجهیزات دارای رابط LC یا SC باشد، این پچ کورد امکان اتصال مستقیم به آن را ندارد و باید مدل مناسب با ترکیب کانکتور مورد نیاز انتخاب شود.

بررسی نوع کانکتور به‌خصوص در شبکه‌هایی که تجهیزات متنوعی مانند پچ پنل، ODF، سوئیچ شبکه ، سوئیچ فیبر نوری و تجهیزات انتقال نوری دارند، اهمیت زیادی دارد.

طول 3 متر؛ مناسب برای مسیرهای متوسط

طول 3 متری این پچ کورد فیبر نوری برای مسیرهایی مناسب است که فاصله تجهیزات کمی بیشتر از یک یا دو متر است. این طول، آزادی بیشتری برای مسیرگذاری فراهم می‌کند و در عین حال نسبت به مدل‌های بلندتر، کابل اضافی کمتری ایجاد خواهد کرد.

برای مثال، اگر یک پچ پنل فیبر نوری و یک سوئیچ فیبر نوری در بخش‌های مختلف یک رک یا اتاق سرور قرار داشته باشند، مدل 3 متری می‌تواند فضای کافی برای عبور کابل از مسیر مناسب را فراهم کند.

در زمان انتخاب طول کابل باید مسیر واقعی را در نظر گرفت. مسیر کابل ممکن است از داخل رک، سینی کابل یا اطراف تجهیزات عبور کند. به همین دلیل، فاصله مستقیم میان دو تجهیز همیشه معیار دقیقی برای انتخاب طول پچ کورد نیست.

Duplex؛ دو رشته برای ارتباط دوطرفه

ساختار DX یا Duplex نشان می‌دهد که این محصول از دو رشته فیبر نوری تشکیل شده است. این ساختار در بسیاری از لینک‌های ارتباطی دوطرفه کاربرد دارد.

در یک لینک Duplex، معمولاً یک رشته برای ارسال اطلاعات و رشته دیگر برای دریافت داده استفاده می‌شود. به همین دلیل، هنگام نصب باید مسیرهای Tx و Rx به‌درستی بررسی شوند.

اگر جهت ارسال و دریافت جابه‌جا شود، ممکن است لینک میان تجهیزات شبکه برقرار نشود. در زمان عیب‌یابی نیز بررسی مسیر این دو رشته یکی از مراحل مهم برای شناسایی مشکل اتصال است.

در شبکه‌های بزرگ‌تر که تعداد زیادی کابل فیبر نوری و پچ کورد وجود دارد، برچسب‌گذاری دو سر کابل می‌تواند مدیریت و شناسایی مسیرها را آسان‌تر کند.

کاربرد در رک شبکه و زیرساخت ارتباطی

پچ کورد 3 متری OM2 ST-ST DX MM می‌تواند در کنار تجهیزاتی مانند ODF، پچ پنل فیبر نوری، سوئیچ فیبر نوری، ماژول فیبر نوری SFP، مدیا کانورتر، آداپتور فیبر نوری و رک شبکه مورد استفاده قرار گیرد؛ البته تمام تجهیزات باید از نظر نوع فیبر و رابط ST با محصول سازگار باشند.

طول 3 متر برای بسیاری از اتصالات داخل رک و مسیرهای کوتاه تا متوسط مناسب است. این مدل می‌تواند به ایجاد مسیر مرتب‌تر کمک کند و در مقایسه با کابل‌های بسیار بلند، مدیریت کابل ساده‌تری داشته باشد.

در یک زیرساخت اصولی، کابل فیبر نوری اصلی برای مسیرهای دائمی اجرا می‌شود و پچ کورد در نقاط اتصال تجهیزات قرار می‌گیرد. این روش امکان جابه‌جایی یا تعویض تجهیزات را ساده‌تر می‌کند.

نکات نصب و نگهداری

هنگام نصب پچ کورد باید از خم‌شدگی شدید، پیچ‌خوردگی و کشش کابل جلوگیری شود. کابل نباید زیر فشار تجهیزات قرار گیرد و بهتر است مسیر آن با رعایت شعاع خم مناسب اجرا شود.

تمیزی کانکتورهای ST نیز اهمیت زیادی دارد. گردوغبار یا آلودگی روی سطح اتصال می‌تواند باعث افزایش افت نوری و کاهش کیفیت سیگنال شود. بهتر است پیش از اتصال، کانکتورها با ابزار مناسب تمیزکاری فیبر نوری بررسی و پاک شوند.

هنگام عدم استفاده از پچ کورد، استفاده از درپوش محافظ برای کانکتورها می‌تواند از ورود گردوغبار جلوگیری کند. همچنین هنگام جدا کردن کابل، نباید خود کابل کشیده شود و بهتر است جداسازی از قسمت مخصوص کانکتور انجام گیرد.

جمع‌بندی

پچ کورد فیبر نوری 3 متری OM2 ST-ST DX MM نورالینک با فیبر Multi Mode، ساختار Duplex و کانکتورهای ST-ST، گزینه‌ای مناسب برای اتصال تجهیزات سازگار با فیبر OM2 در مسیرهای کوتاه و متوسط است.

این محصول می‌تواند در کنار پچ پنل فیبر نوری، ODF، سوئیچ فیبر نوری، ماژول SFP، مدیا کانورتر، آداپتور فیبر نوری، رک شبکه و تجهیزات انتقال نوری مورد استفاده قرار گیرد؛ به شرط آنکه نوع فیبر و رابط تجهیزات با مشخصات پچ کورد هماهنگ باشد.

طول 3 متری این مدل، انعطاف مناسبی برای مسیرگذاری در رک و اتاق سرور فراهم می‌کند. پیش از خرید باید نوع فیبر، نوع کانکتور و طول واقعی مسیر بررسی شود. رعایت شعاع خم مناسب، تمیز نگه داشتن کانکتورهای ST و جلوگیری از کشش کابل نیز به حفظ کیفیت و پایداری لینک فیبر نوری کمک می‌کند.
