پچ کورد فیبر نوری 20 متری OM2 ST-ST DX MM

پچ کورد فیبر نوری 20 متری OM2 ST-ST DX MM

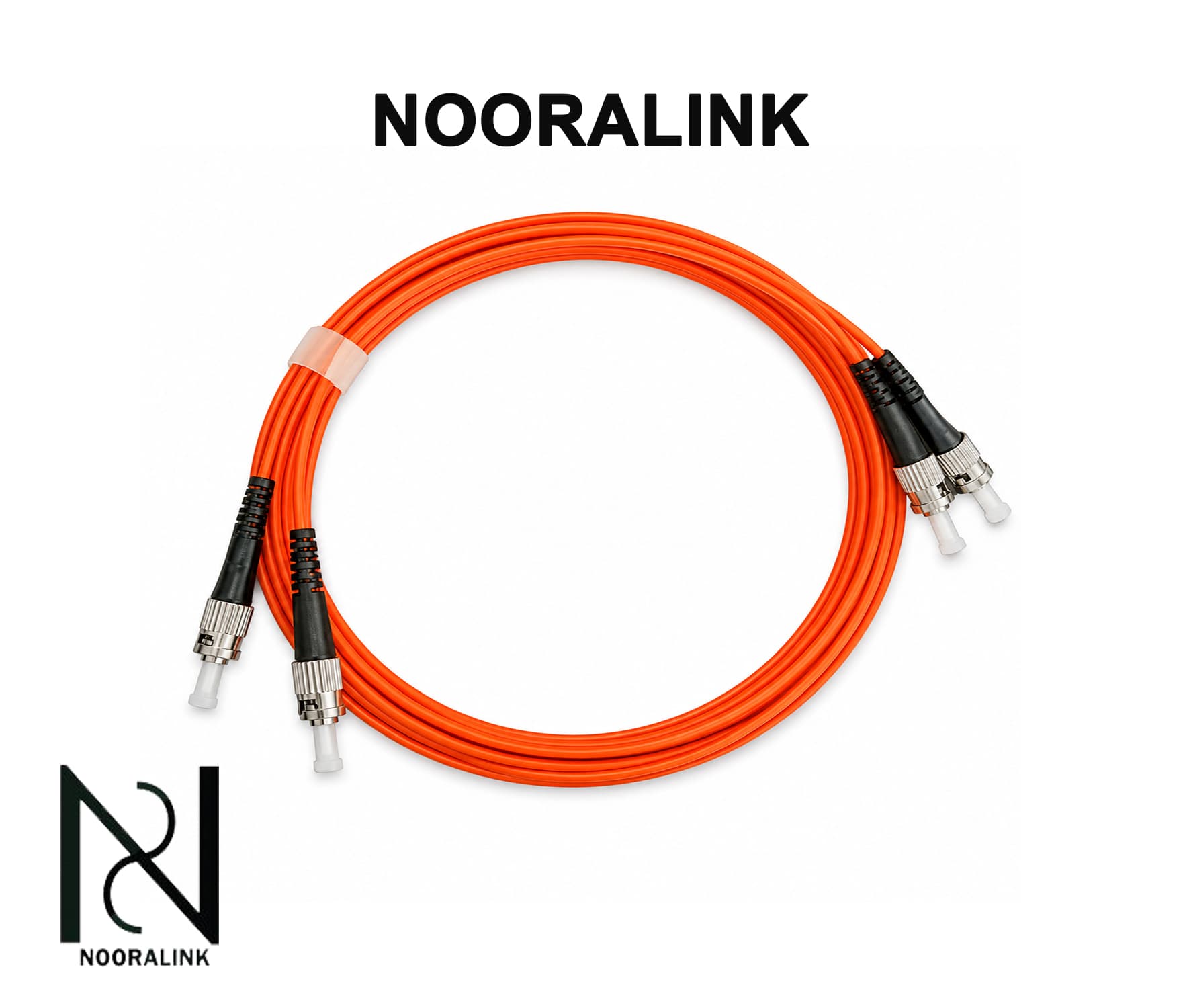

پچ کورد فیبر نوری 20 متری OM2 ST-ST DX MM برای اتصال تجهیزات سازگار با فیبر نوری OM2 Multi Mode و رابط ST در مسیرهای طولانی‌تر طراحی شده است. این محصول در دو طرف خود از کانکتور ST استفاده می‌کند و ساختار Duplex (DX) آن شامل دو رشته فیبر نوری است. طول 20 متری این مدل، امکان برقراری ارتباط میان تجهیزاتی را فراهم می‌کند که فاصله بیشتری از یکدیگر دارند یا کابل برای رسیدن به نقطه اتصال باید از مسیر مشخصی عبور کند.

این پچ کورد می‌تواند در زیرساخت‌های فیبر نوری، اتاق‌های سرور، رک شبکه ، مراکز داده و محیط‌های ارتباطی مورد استفاده قرار گیرد. انتخاب صحیح آن باید بر اساس نوع فیبر، نوع کانکتور و طول واقعی مسیر انجام شود.

مشخصات فنی محصول

مشخصه	توضیحات
نوع محصول	پچ کورد فیبر نوری
نوع فیبر	OM2 Multi Mode
طول کابل	20 متر
نوع کانکتور	ST به ST
ساختار	Duplex (DX)
تعداد رشته	2 رشته فیبر نوری
نوع انتقال	Multi Mode
کاربرد	اتصال تجهیزات سازگار با فیبر OM2 و رابط ST
محیط استفاده	رک شبکه، اتاق سرور و زیرساخت فیبر نوری

فیبر OM2 Multi Mode و سازگاری با تجهیزات شبکه

این محصول از فیبر OM2 Multi Mode استفاده می‌کند و برای شبکه‌هایی مناسب است که تجهیزات فیبر نوری و زیرساخت آن‌ها با فیبر چندحالته OM2 سازگاری دارند. هنگام انتخاب پچ کورد، باید مشخصات کل لینک ارتباطی بررسی شود؛ زیرا نوع فیبر، کانکتور و تجهیزات فعال همگی روی عملکرد نهایی شبکه تأثیر دارند.

در یک زیرساخت فیبر نوری ممکن است کابل اصلی به یک پچ پنل فیبر نوری یا ODF متصل شود و سپس پچ کورد، ارتباط میان تجهیزات پسیو و فعال را برقرار کند. در سمت دیگر مسیر نیز تجهیزاتی مانند سوئیچ فیبر نوری، ماژول فیبر نوری SFP، مدیا کانورتر یا تجهیزات انتقال نوری قرار می‌گیرند.

برای عملکرد صحیح لینک، نوع فیبر پچ کورد باید با فیبر مورد استفاده در شبکه و مشخصات تجهیزات هماهنگ باشد. همچنین تجهیزاتی مانند رک فیبر نوری، آداپتور فیبر نوری، کاست فیبر نوری و باکس فیبر نوری نیز باید متناسب با طراحی زیرساخت انتخاب شوند.

اگر شبکه شما بر پایه فیبر Single Mode طراحی شده باشد، این محصول انتخاب مناسبی برای آن مسیر نیست و باید از پچ کورد Single Mode استفاده کنید.

پچ کورد ST-ST برای اتصال تجهیزات

در هر دو طرف پچ کورد 20 متری OM2 ST-ST DX MM، کانکتور ST قرار دارد. بنابراین این محصول برای تجهیزاتی مناسب است که از رابط ST پشتیبانی می‌کنند.

عبارت ST-ST نشان می‌دهد که دو سر کابل دارای فست کانکتور یکسان هستند و می‌توانند برای اتصال مستقیم دو تجهیز سازگار مورد استفاده قرار گیرند.

پیش از خرید باید رابط هر دو نقطه اتصال را بررسی کنید. اگر یک سمت مسیر دارای پورت LC یا SC باشد، این مدل امکان اتصال مستقیم به آن را ندارد و باید پچ کوردی با ترکیب کانکتور مناسب انتخاب شود.

این موضوع در شبکه‌هایی که از تجهیزات متنوعی مانند پچ پنل، ODF، رک شبکه، سوئیچ فیبر نوری، مدیا کانورتور فیبر نوری و تجهیزات مخابراتی استفاده می‌کنند، اهمیت زیادی دارد.

طول 20 متر؛ مناسب برای مسیرهای طولانی

طول 20 متری این محصول برای مسیرهایی کاربرد دارد که فاصله میان نقاط اتصال زیاد است. این ویژگی امکان عبور کابل از مسیرهای مشخص مانند سینی کابل، ترانکینگ یا اطراف رک‌ها را فراهم می‌کند.

برای مثال، ممکن است یک ODF یا پچ پنل فیبر نوری در یک بخش از اتاق سرور قرار داشته باشد و تجهیزات فعال شبکه در نقطه‌ای دورتر نصب شده باشند. در این شرایط، پچ کورد 20 متری می‌تواند آزادی بیشتری برای مسیرگذاری ایجاد کند.

البته طول کابل باید بر اساس مسیر واقعی انتخاب شود. فاصله مستقیم میان دو تجهیز همیشه معیار مناسبی نیست؛ زیرا کابل ممکن است مجبور باشد از مسیر مشخصی عبور کند.

اگر کابل اضافی باقی بماند، باید آن را به شکل اصولی مدیریت کرد. ایجاد حلقه‌های بسیار کوچک یا خم‌های شدید می‌تواند به فیبر آسیب برساند یا عملکرد لینک را تحت تأثیر قرار دهد. بهتر است کابل اضافی با رعایت شعاع خم مناسب و بدون وارد کردن فشار مکانیکی مدیریت شود.

ساختار Duplex و دو رشته فیبر نوری

عبارت DX یا Duplex نشان‌دهنده ساختار دو رشته‌ای این پچ کورد است. در بسیاری از لینک‌های ارتباطی Duplex، یک رشته برای ارسال اطلاعات و رشته دیگر برای دریافت داده استفاده می‌شود.

به همین دلیل، هنگام نصب باید مسیرهای Tx و Rx به‌درستی بررسی شوند. جابه‌جایی مسیر ارسال و دریافت ممکن است باعث برقرار نشدن لینک میان تجهیزات شود.

در زمان عیب‌یابی نیز بررسی جهت این دو رشته یکی از مراحل مهم برای پیدا کردن مشکل ارتباطی است. در شبکه‌هایی که تعداد زیادی کابل فیبر نوری وجود دارد، استفاده از لیبل در دو سر پچ کورد فیبر نوری می‌تواند شناسایی مسیرها و مدیریت اتصالات را ساده‌تر کند.

کاربرد در پچ کورد فیبر نوری 20 متری OM2 ST-ST DX MM رک شبکه و زیرساخت فیبر نوری

پچ کورد 20 متری OM2 ST-ST DX MM می‌تواند در کنار تجهیزاتی مانند پچ پنل فیبر نوری، ODF، سوئیچ فیبر نوری، ماژول SFP، مدیا کانورتر، آداپتور فیبر نوری ، رک شبکه، کاست فیبر نوری و تجهیزات انتقال نوری مورد استفاده قرار گیرد؛ البته تجهیزات باید از نظر نوع فیبر OM2 و رابط ST با محصول سازگار باشند.

این مدل برای محیط‌هایی مناسب است که تجهیزات در فاصله بیشتری از یکدیگر قرار گرفته‌اند. طول 20 متر امکان اجرای مسیرهای انعطاف‌پذیرتر را فراهم می‌کند و می‌تواند برای اتصال نقاط مختلف یک اتاق سرور یا زیرساخت ارتباطی کاربرد داشته باشد.

در یک طراحی اصولی، کابل فیبر نوری اصلی برای مسیرهای دائمی استفاده می‌شود و پچ کورد فیبر نوری 20 متری OM2 ST-ST DX MM در بخش اتصال تجهیزات قرار می‌گیرد. این روش، جابه‌جایی یا تعویض تجهیزات شبکه را در آینده ساده‌تر می‌کند.

نکات نصب و نگهداری پچ کورد فیبر نوری 20 متری OM2 ST-ST DX MM

هنگام نصب پچ کورد فیبر نوری باید از خم‌شدگی شدید، پیچ‌خوردگی و کشش کابل جلوگیری شود. کابل نباید زیر فشار تجهیزات قرار گیرد و مسیر آن باید با رعایت شعاع خم مناسب اجرا شود.

تمیزی کانکتورهای ST نیز اهمیت زیادی دارد. گردوغبار و آلودگی روی سطح اتصال می‌تواند باعث افزایش افت نوری و کاهش کیفیت سیگنال شود. بهتر است قبل از اتصال، کانکتورها با ابزار مناسب تمیزکاری فیبر نوری بررسی و پاک شوند.

زمانی که پچ کورد مورد استفاده قرار نمی‌گیرد، بهتر است کانکتورها با درپوش محافظ پوشانده شوند. هنگام جدا کردن کابل نیز نباید بدنه آن کشیده شود و بهتر است جداسازی از قسمت مخصوص کانکتور انجام گیرد.

جمع‌بندی

پچ کورد فیبر نوری 20 متری OM2 ST-ST DX MM نورالینک با فیبر Multi Mode، ساختار Duplex و کانکتورهای ST-ST، گزینه‌ای مناسب برای اتصال تجهیزات سازگار با فیبر OM2 در مسیرهای طولانی‌تر است.

طول 20 متری این مدل، امکان اتصال تجهیزاتی را فراهم می‌کند که فاصله بیشتری از یکدیگر دارند و برای مسیرهایی که نیاز به انعطاف بیشتر در کابل‌کشی دارند، انتخاب مناسبی محسوب می‌شود.

این محصول می‌تواند در کنار پچ پنل فیبر نوری، ODF، سوئیچ فیبر نوری، ماژول SFP، مدیا کانورتر، آداپتور فیبر نوری، رک شبکه، کاست فیبر نوری و تجهیزات انتقال نوری مورد استفاده قرار گیرد؛ به شرط آنکه نوع فیبر و رابط تجهیزات با مشخصات پچ کورد سازگار باشد.

پیش از خرید باید نوع فیبر OM2، کانکتور ST و طول واقعی مسیر بررسی شود. همچنین رعایت شعاع خم مناسب، مدیریت کابل اضافی و تمیز نگه داشتن کانکتورها به حفظ کیفیت و پایداری لینک فیبر نوری کمک می‌کند.
