پچ کورد فیبر نوری 2 متری OM2 ST-ST DX MM

پچ کورد فیبر نوری 2 متری OM2 ST-ST DX MM

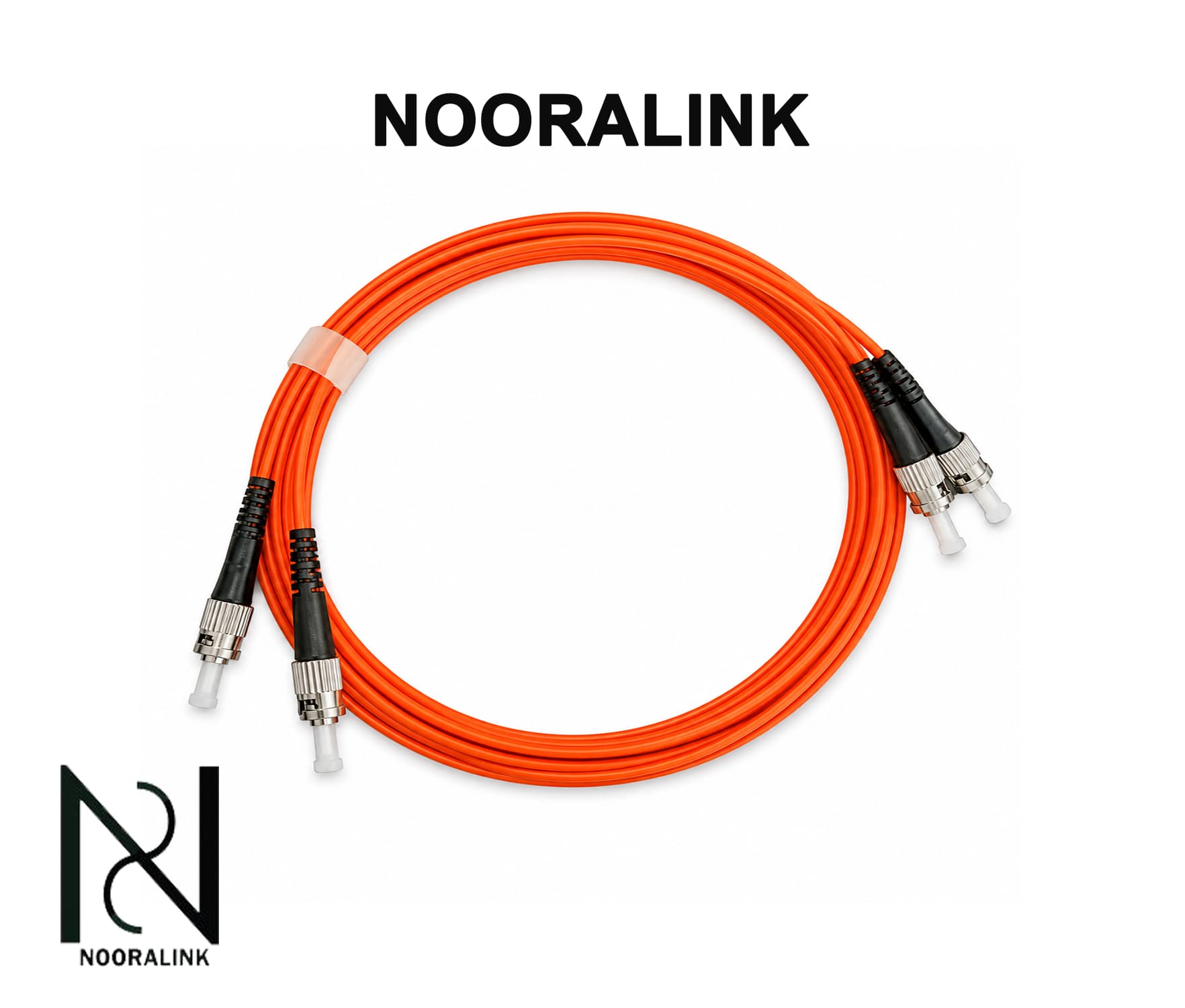

پچ کورد فیبر نوری 2 متری OM2 ST-ST DX MM برای اتصال تجهیزات سازگار با فیبر نوری OM2 Multi Mode و رابط ST طراحی شده است. این محصول در دو طرف خود کانکتور ST دارد و ساختار Duplex (DX) آن از دو رشته فیبر نوری تشکیل می‌شود. طول 2 متری این مدل نیز برای اتصال تجهیزاتی مناسب است که فاصله بیشتری نسبت به یک متر دارند و به کابل کمی بلندتر برای مسیرگذاری نیاز دارند.

این پچ کورد می‌تواند در زیرساخت‌های فیبر نوری،رک شبکه و اتاق‌های سرور مورد استفاده قرار گیرد. انتخاب درست آن به بررسی نوع فیبر، نوع کانکتور و فاصله میان تجهیزات بستگی دارد.

مشخصات فنی محصول

مشخصه	توضیحات
نوع محصول	پچ کورد فیبر نوری
نوع فیبر	OM2 Multi Mode
طول کابل	2 متر
نوع کانکتور	ST به ST
ساختار	Duplex (DX)
تعداد رشته	2 رشته فیبر نوری
نوع انتقال	Multi Mode
کاربرد	اتصال تجهیزات سازگار با فیبر OM2 و رابط ST
محیط استفاده	رک شبکه، اتاق سرور و زیرساخت فیبر نوری

فیبر OM2 Multi Mode و سازگاری با شبکه

این محصول از فیبر OM2 Multi Mode استفاده می‌کند و برای شبکه‌هایی مناسب است که زیرساخت آن‌ها با این نوع فیبر سازگاری دارد. هنگام انتخاب پچ کورد، تنها توجه به نوع کانکتور کافی نیست و نوع فیبر مورد استفاده در تجهیزات نیز اهمیت دارد.

برای مثال، در یک مسیر ارتباطی ممکن است پچ پنل فیبر نوری به یک سوئیچ فیبر نوری متصل شود. در چنین شرایطی باید نوع فیبر پچ کورد با فیبر موجود در مسیر و مشخصات ماژول نوری مورد استفاده در سوئیچ هماهنگ باشد.

همچنین تجهیزاتی مانند ODF، کاست فیبر نوری، آداپتور فیبر نوری و مدیا کانورتر نیز باید از نظر نوع فیبر و رابط با مسیر ارتباطی سازگاری داشته باشند.

اگر زیرساخت شبکه از فیبر Single Mode استفاده کند، این مدل انتخاب مناسبی نخواهد بود و باید پچ کورد Single Mode متناسب با شبکه انتخاب شود.

کانکتور ST-ST برای اتصال تجهیزات

در هر دو طرف این پچ کورد از کانکتور ST استفاده شده است. این نوع رابط برای اتصال تجهیزاتی کاربرد دارد که به پورت ST مجهز هستند.

عبارت ST-ST نشان می‌دهد که دو سر محصول از یک نوع فست کانکتور استفاده می‌کنند. بنابراین، پیش از خرید باید پورت هر دو نقطه اتصال بررسی شود.

اگر یک سمت تجهیز دارای رابط LC یا SC باشد، این مدل امکان اتصال مستقیم به آن را ندارد. در چنین شرایطی باید از پچ کوردی با ترکیب کانکتور مناسب استفاده کرد.

هماهنگی نوع کانکتور به‌خصوص در زیرساخت‌هایی که تجهیزات متنوعی مانند رک فیبر نوری، پچ پنل، ODF و تجهیزات انتقال نوری دارند، اهمیت زیادی دارد.

طول 2 متر؛ تعادل میان انعطاف و مدیریت کابل

طول 2 متری این مدل برای مسیرهایی مناسب است که فاصله تجهیزات کمی بیشتر از یک متر است. این طول آزادی بیشتری برای مسیرگذاری ایجاد می‌کند و در عین حال نسبت به کابل‌های بلندتر، کابل اضافی کمتری در رک باقی می‌گذارد.

برای مثال، اگر یک پچ پنل فیبر نوری و یک سوئیچ شبکه در فاصله‌ای بیشتر از یک متر قرار داشته باشند، استفاده از مدل 2 متری می‌تواند امکان اتصال مناسب را فراهم کند.

این طول همچنین برای عبور کابل از مسیرهای مشخص در رک یا اطراف تجهیزات شبکه کاربرد دارد. با این حال، بهتر است مسیر واقعی کابل پیش از خرید بررسی شود تا پچ کورد تحت کشش قرار نگیرد.

ساختار Duplex و انتقال دوطرفه اطلاعات

عبارت DX نشان‌دهنده ساختار Duplex است. این پچ کورد از دو رشته فیبر نوری تشکیل شده و می‌تواند برای لینک‌های ارتباطی دوطرفه مورد استفاده قرار گیرد.

در بسیاری از لینک‌های Duplex، یک رشته وظیفه ارسال اطلاعات و رشته دیگر وظیفه دریافت داده را بر عهده دارد. بنابراین، هنگام نصب باید مسیرهای Tx و Rx به‌درستی بررسی شوند.

جابه‌جایی این مسیرها می‌تواند باعث برقرار نشدن لینک شود. در زمان عیب‌یابی نیز بررسی مسیر ارسال و دریافت یکی از موارد مهم برای شناسایی مشکل خواهد بود.

در شبکه‌هایی با تعداد زیاد کابل، استفاده از برچسب در دو سر پچ کورد فیبر نوری می‌تواند شناسایی مسیر را ساده‌تر کند.

کاربرد در رک شبکه و اتاق سرور

پچ کورد 2 متری OM2 ST-ST DX MM می‌تواند در کنار تجهیزاتی مانند سوئیچ فیبر نوری، ماژول فیبر نوری SFP، پچ پنل فیبر نوری، ODF، مدیا کانورتر، آداپتور فیبر نوری و رک شبکه مورد استفاده قرار گیرد؛ البته تجهیزات باید از نظر نوع فیبر OM2 و رابط ST با محصول سازگار باشند.

طول 2 متر برای اتصال تجهیزات نزدیک به یکدیگر گزینه‌ای کاربردی است و می‌تواند از ایجاد کابل اضافی در رک جلوگیری کند.

در یک اتاق سرور منظم، انتخاب طول مناسب پچ کورد باعث می‌شود مسیر کابل‌ها ساده‌تر مدیریت شود و دسترسی به تجهیزات برای تعمیر و نگهداری نیز آسان‌تر باشد.

نکات مهم نصب و نگهداری

در زمان نصب پچ کورد باید از خم‌شدگی شدید، پیچ‌خوردگی و کشش کابل جلوگیری شود. کابل نباید زیر فشار تجهیزات فیبر نوری قرار گیرد و بهتر است مسیر آن با رعایت شعاع خم مناسب اجرا شود.

تمیزی کانکتورهای ST نیز اهمیت زیادی دارد. گردوغبار یا آلودگی روی سطح اتصال می‌تواند باعث افزایش افت نوری و کاهش کیفیت سیگنال شود. بهتر است پیش از اتصال، کانکتورها با ابزار مناسب تمیزکاری فیبر نوری بررسی و پاک شوند.

هنگام عدم استفاده از پچ کورد فیبر نوری مالتی مود ، بهتر است کانکتورها با درپوش محافظ پوشانده شوند. همچنین هنگام جدا کردن کابل، نباید خود کابل کشیده شود و بهتر است عملیات جداسازی از قسمت مخصوص کانکتور انجام گیرد.

جمع‌بندی

پچ کورد فیبر نوری 2 متری OM2 ST-ST DX MM نورالینک با فیبر Multi Mode، ساختار Duplex و کانکتورهای ST-ST، برای اتصال تجهیزات سازگار با فیبر OM2 در مسیرهای کوتاه و متوسط گزینه‌ای مناسب است.

این محصول می‌تواند در کنار پچ پنل فیبر نوری، ODF، سوئیچ فیبر نوری، ماژول SFP، مدیا کانورتور فیبر نوری ، آداپتور فیبر نوری، رک شبکه و تجهیزات انتقال نوری مورد استفاده قرار گیرد؛ به شرط آنکه نوع فیبر و رابط تجهیزات با مشخصات پچ کورد سازگار باشد.

طول 2 متری این مدل، انعطاف مناسبی برای مسیرگذاری ایجاد می‌کند و برای اتصال تجهیزاتی که فاصله آن‌ها کمی بیشتر از یک متر است، انتخاب کاربردی محسوب می‌شود. پیش از خرید باید نوع فیبر، نوع کانکتور و طول مسیر بررسی شود. همچنین رعایت شعاع خم مناسب، تمیز نگه داشتن کانکتورهای ST و جلوگیری از کشش کابل به حفظ کیفیت و پایداری لینک فیبر نوری کمک می‌کند.
