پچ کورد فیبر نوری 10 متری OM2 ST-ST DX MM

 پچ کورد فیبر نوری 10 متری OM2 ST-ST DX MM

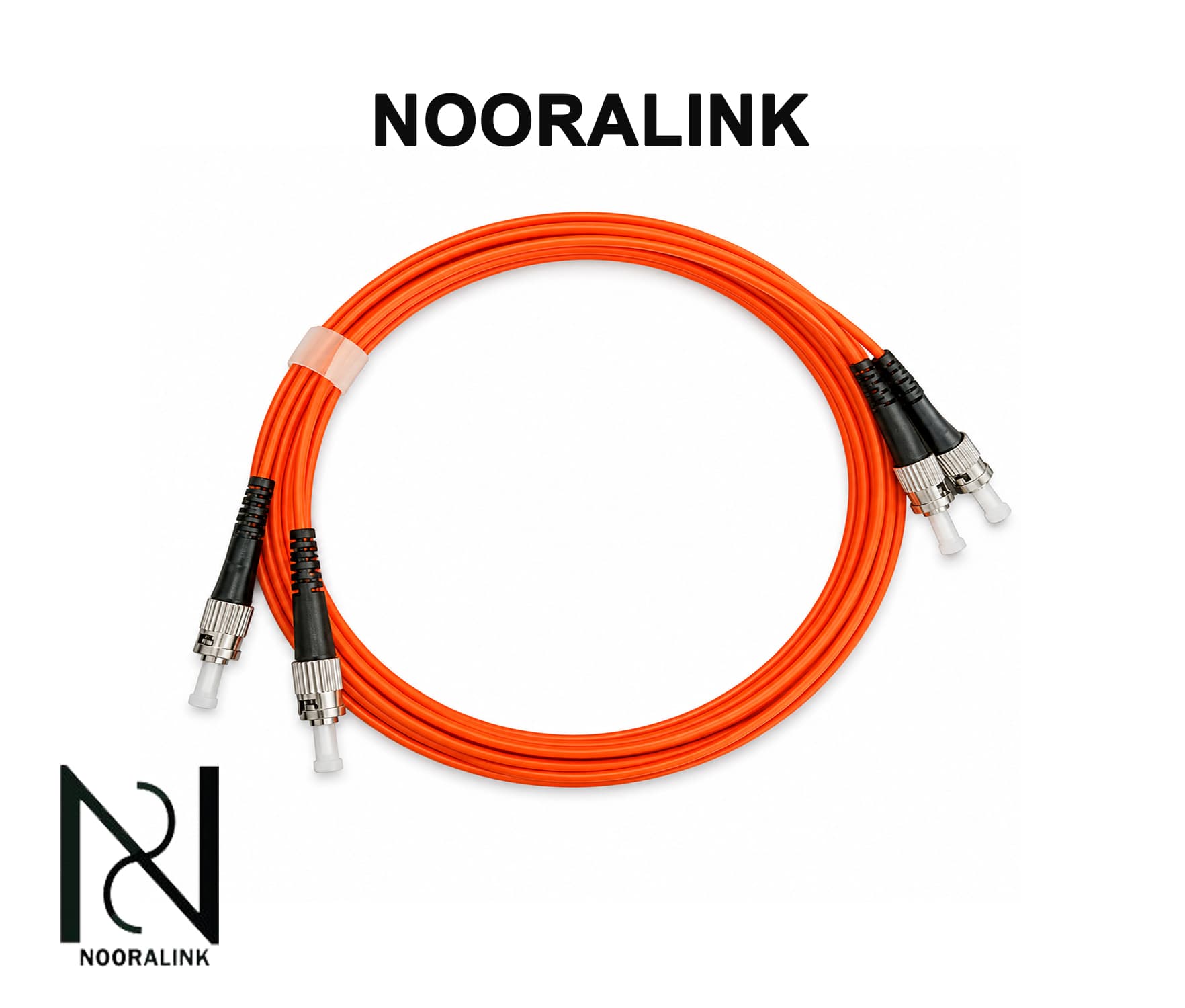

پچ کورد فیبر نوری 10 متری OM2 ST-ST DX MM برای اتصال تجهیزات سازگار با فیبر نوری OM2 Multi Mode و رابط ST طراحی شده است. این محصول در هر دو طرف خود کانکتور ST دارد و ساختار Duplex (DX) آن از دو رشته فیبر نوری تشکیل می‌شود. طول 10 متری این مدل، آن را برای مسیرهایی مناسب می‌کند که تجهیزات در فاصله بیشتری از یکدیگر قرار دارند یا کابل باید مسیر مشخصی را در یک اتاق سرور، رک شبکه یا زیرساخت ارتباطی طی کند.

این پچ کورد برای ایجاد ارتباط میان نقاط مختلف یک شبکه فیبر نوری کاربرد دارد و می‌تواند در کنار تجهیزاتی مانند پچ پنل فیبر نوری ، ODF، سوئیچ فیبر نوری، ماژول SFP، مدیا کانورتر و آداپتور فیبر نوری استفاده شود؛ البته نوع فیبر و رابط تجهیزات باید با مشخصات محصول هماهنگ باشد.

مشخصات فنی محصول

مشخصه	توضیحات
نوع محصول	پچ کورد فیبر نوری
نوع فیبر	OM2 Multi Mode
طول کابل	10 متر
نوع کانکتور	ST به ST
ساختار	Duplex (DX)
تعداد رشته	2 رشته فیبر نوری
نوع انتقال	Multi Mode
کاربرد	اتصال تجهیزات سازگار با فیبر OM2 و رابط ST
محیط استفاده	رک شبکه، اتاق سرور و زیرساخت فیبر نوری

فیبر OM2 Multi Mode و هماهنگی با زیرساخت شبکه

این پچ کورد از فیبر OM2 Multi Mode بهره می‌برد و باید در مسیری استفاده شود که تجهیزات و زیرساخت آن با فیبر چندحالته OM2 سازگاری داشته باشند. نوع فیبر یکی از مهم‌ترین مواردی است که هنگام انتخاب پچ کورد باید بررسی شود.

در یک لینک ارتباطی ممکن است کابل فیبر نوری اصلی به یک پچ پنل فیبر نوری یا ODF برسد و سپس از طریق پچ کورد به تجهیزات فعال مانند سوئیچ فیبر نوری متصل شود. در این حالت، نوع فیبر پچ کورد باید با ماژول فیبر نوری و تجهیزات فعال شبکه هماهنگ باشد.

همچنین در برخی شبکه‌ها تجهیزاتی مانند رک فیبر نوری، کاست فیبر نوری، مدیا کانورتر، آداپتور فیبر نوری و تجهیزات انتقال نوری در نقاط مختلف مسیر قرار می‌گیرند. هماهنگی میان این اجزا به ایجاد یک لینک پایدار و قابل اعتماد کمک می‌کند.

اگر زیرساخت شبکه بر پایه فیبر Single Mode طراحی شود ، این مدل انتخاب مناسبی برای آن مسیر نیست و باید از پچ کورد Single Mode استفاده شود.

کانکتور ST-ST و اهمیت انتخاب رابط مناسب

در دو طرف این محصول کانکتور ST قرار دارد. بنابراین، این مدل برای اتصال تجهیزاتی مناسب است که دارای پورت ST هستند.

عبارت ST-ST نشان می‌دهد که هر دو سر پچ کورد از یک نوع کانکتور استفاده می‌کنند. پیش از خرید باید پورت هر دو نقطه اتصال بررسی شود تا از سازگاری محصول با تجهیزات اطمینان حاصل شود.

برای مثال، اگر یک سمت مسیر به تجهیزی با رابط LC یا SC متصل شود. این پچ کورد امکان اتصال مستقیم به آن را نخواهد داشت. در چنین شرایطی باید از پچ کوردی با ترکیب کانکتور مناسب استفاده کرد.

این موضوع در شبکه‌هایی که تجهیزات مختلفی مانند پچ پنل، ODF، سوئیچ شبکه ، سوئیچ فیبر نوری و مدیا کانورتر دارند، اهمیت زیادی دارد.

طول 10 متر؛ مناسب برای مسیرهای طولانی‌تر

طول 10 متری این پچ کورد فیبر نوری 10 متری OM2 ST-ST DX MM  برای مسیرهایی مناسب است. که فاصله میان تجهیزات بیشتر از چند متر است. این طول امکان عبور کابل از مسیرهای مشخص را فراهم می‌کند و آزادی بیشتری برای قرارگیری تجهیزات در نقاط مختلف ایجاد می‌کند.

برای نمونه، ممکن است یک پچ پنل فیبر نوری در یک بخش از رک شبکه یا اتاق سرور قرار داشته باشد و تجهیزات فعال شبکه در فاصله دورتری نصب شود . در چنین شرایطی، مدل 10 متری می‌تواند فضای کافی برای اجرای مسیر اتصال را فراهم کند.

البته بهتر است طول کابل بر اساس مسیر واقعی انتخاب شود. مسیر عبور کابل ممکن است از داخل رک، سینی کابل یا اطراف تجهیزات عبور کند؛ بنابراین فاصله مستقیم میان دو تجهیز همیشه معیار دقیقی برای انتخاب طول پچ کورد فیبر نوری مالتی مود نیست.

در صورت وجود کابل اضافی، باید آن را بدون ایجاد خم‌های شدید و حلقه‌های بسیار کوچک مدیریت کرد. رعایت شعاع خم مناسب به حفظ عملکرد فیبر کمک می‌کند.

ساختار Duplex و انتقال اطلاعات

عبارت DX نشان‌دهنده ساختار Duplex این محصول است. این پچ کورد فیبر نوری 10 متری OM2 ST-ST DX MM  از دو رشته فیبر نوری تشکیل شده و برای بسیاری از لینک‌های ارتباطی دوطرفه کاربرد دارد.

در یک لینک Duplex، معمولاً یک رشته برای ارسال اطلاعات و رشته دیگر برای دریافت داده استفاده می‌شود. به همین دلیل، هنگام نصب باید مسیرهای Tx و Rx به‌درستی بررسی شوند.

اگر مسیر ارسال و دریافت جابه‌جا شود، ممکن است لینک میان تجهیزات برقرار نشود. در زمان عیب‌یابی نیز بررسی جهت این دو رشته یکی از مراحل مهم برای شناسایی مشکل ارتباطی است.

در شبکه‌هایی که تعداد زیادی کابل فیبر نوری و پچ کورد وجود دارد، برچسب‌گذاری دو سر کابل نیز می‌تواند مدیریت مسیرها و شناسایی نقاط اتصال را ساده‌تر کند.

کاربرد در پچ کورد فیبر نوری 10 متری OM2 ST-ST DX MM رک شبکه و اتاق سرور

پچ کورد 10 متری OM2 ST-ST DX MM می‌تواند در زیرساخت‌هایی استفاده شود. که تجهیزاتی مانند ODF، پچ پنل فیبر نوری، سوئیچ فیبر نوری، ماژول SFP، مدیا کانورتور فیبر نوری ، آداپتور فیبر نوری و رک شبکه در آن‌ها قرار دارند.

این مدل برای مسیرهایی مناسب است که تجهیزات فاصله بیشتری از یکدیگر دارند. استفاده از طول مناسب باعث می‌شود کابل بدون کشش اجرا شود و مسیر اتصال انعطاف بیشتری داشته باشد.

در یک زیرساخت اصولی، کابل فیبر نوری اصلی برای مسیرهای دائمی استفاده می‌شود و پچ کورد در نقاط اتصال نهایی تجهیزات قرار می‌گیرد. این روش امکان جابه‌جایی یا تعویض تجهیزات شبکه را ساده‌تر می‌کند.

نصب و نگهداری صحیح پچ کورد فیبر نوری 10 متری OM2 ST-ST DX MM

هنگام نصب پچ کورد باید از خم‌شدگی شدید، پیچ‌خوردگی و کشش کابل جلوگیری شود. کابل نباید زیر فشار تجهیزات قرار گیرد و مسیر آن باید با رعایت شعاع خم مناسب اجرا شود.

تمیزی کانکتورهای ST نیز اهمیت زیادی دارد. گردوغبار و آلودگی روی سطح اتصال می‌تواند باعث افزایش افت نوری و کاهش کیفیت سیگنال شود. بهتر است پیش از اتصال، فست کانکتور با ابزار مناسب تمیزکاری فیبر نوری بررسی و پاک شوند.

زمانی که پچ کورد مورد استفاده قرار نمی‌گیرد، بهتر است کانکتورها با درپوش محافظ پوشانده شوند. هنگام جدا کردن کابل نیز نباید بدنه آن کشیده شود و بهتر است جداسازی از قسمت مخصوص کانکتور انجام گیرد.

جمع‌بندی

پچ کورد فیبر نوری 10 متری OM2 ST-ST DX MM با فیبر Multi Mode، ساختار Duplex و کانکتورهای ST-ST، .گزینه‌ای مناسب برای اتصال تجهیزات سازگار با فیبر OM2 در مسیرهای طولانی‌تر است.

طول 10 متری این مدل امکان اتصال نقاطی را فراهم می‌کند که فاصله بیشتری از یکدیگر دارند. و برای مسیرهایی که به آزادی بیشتری در کابل‌کشی نیاز دارند، کاربردی است.

این محصول می‌تواند در کنار پچ پنل فیبر نوری، ODF، سوئیچ فیبر نوری، ماژول SFP، مدیا کانورتر، آداپتور فیبر نوری، رک دیواری و تجهیزات انتقال نوری مورد استفاده قرار گیرد.  به شرط آنکه نوع فیبر و رابط تجهیزات با مشخصات پچ کورد سازگار باشد.

پیش از خرید باید نوع فیبر OM2، کانکتور ST و طول واقعی مسیر بررسی شود. همچنین رعایت شعاع خم مناسب، مدیریت کابل اضافی و تمیز نگه داشتن کانکتورها به حفظ کیفیت و پایداری لینک فیبر نوری کمک می‌کند.
