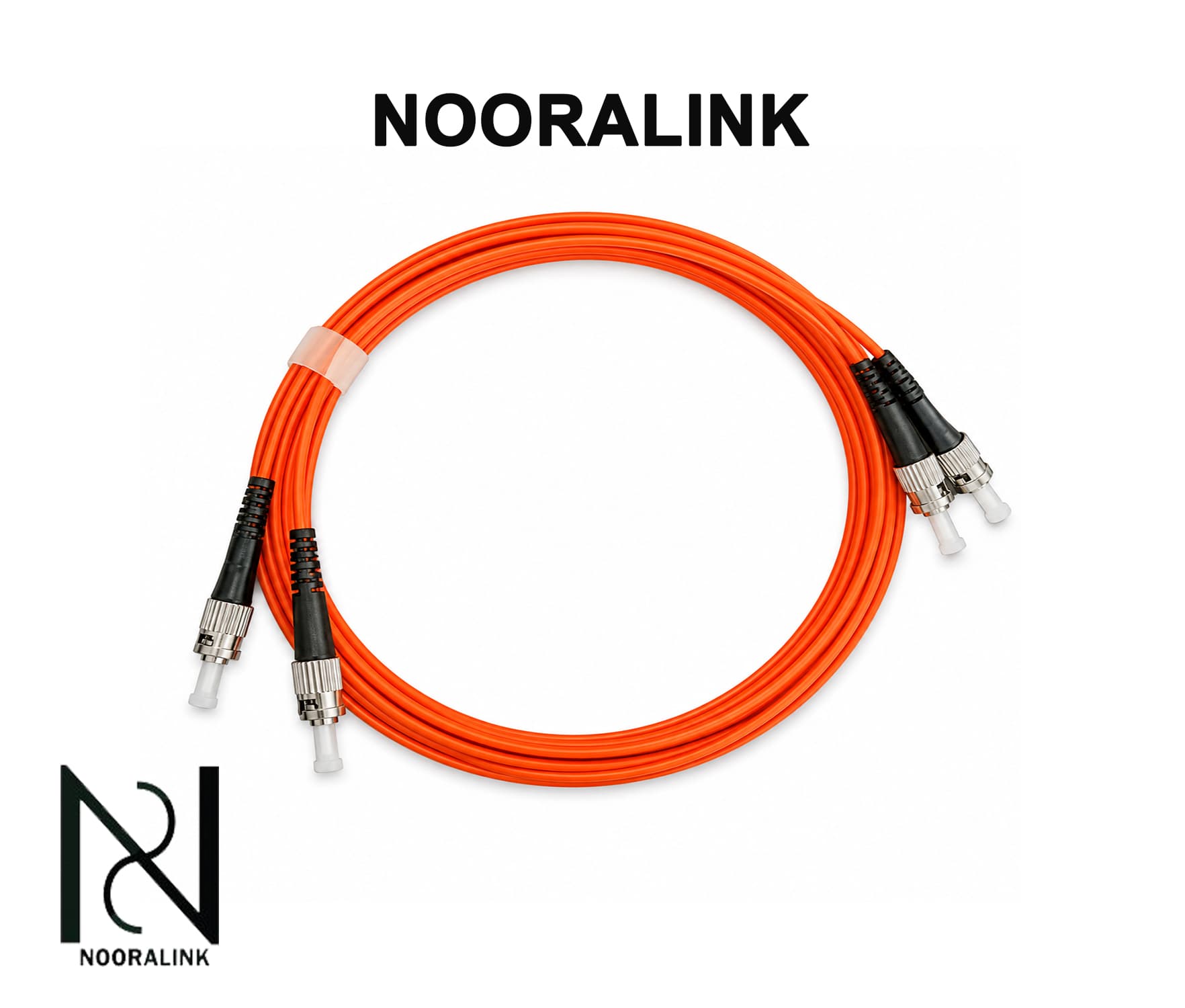

پچ کورد فیبر نوری 1 متری OM2 ST-ST DX MM برای ایجاد اتصال میان تجهیزات سازگار با فیبر نوری OM2 Multi Mode و رابط ST طراحی شده است. این محصول در دو طرف خود از کانکتور ST بهره می‌برد و ساختار Duplex (DX) آن شامل دو رشته فیبر نوری است. طول یک متری این پچ کورد نیز برای اتصال تجهیزات نزدیک به یکدیگر، به‌خصوص در رک شبکه و اتاق سرور، انتخاب مناسبی محسوب می‌شود.

در یک زیرساخت ارتباطی، انتخاب پچ کورد باید بر اساس نوع فیبر، نوع کانکتور و فاصله میان تجهیزات انجام شود. این مدل برای شبکه‌هایی مناسب است که از فیبر OM2 Multi Mode استفاده می‌کنند و تجهیزات مورد نظر آن‌ها به رابط ST مجهز هستند.

مشخصات فنی محصول

مشخصه	توضیحات
نوع محصول	پچ کورد فیبر نوری
نوع فیبر	OM2 Multi Mode
طول کابل	1 متر
نوع کانکتور	ST به ST
ساختار	Duplex (DX)
تعداد رشته	2 رشته فیبر نوری
نوع انتقال	Multi Mode
کاربرد	اتصال تجهیزات سازگار با فیبر OM2 و رابط ST
محیط استفاده	رک شبکه، اتاق سرور و زیرساخت فیبر نوری

فیبر OM2 Multi Mode و کاربرد آن

این پچ کورد از فیبر OM2 Multi Mode استفاده می‌کند و برای زیرساخت‌هایی طراحی شده است که تجهیزات آن‌ها با فیبر چندحالته OM2 سازگاری دارند. به همین دلیل، قبل از خرید باید نوع فیبر مورد استفاده در شبکه بررسی شود.

در یک مسیر فیبر نوری ممکن است تجهیزاتی مانند پچ پنل فیبر نوری ، ODF، سوئیچ فیبر نوری، ماژول نوری و آداپتور فیبر نوری در کنار یکدیگر قرار بگیرد . برای برقراری ارتباط صحیح، نوع فیبر مورد استفاده در پچ کورد باید با تجهیزات شبکه هماهنگ باشد.

اگر زیرساخت بر پایه فیبر Single Mode طراحی شود ، این مدل انتخاب مناسبی برای آن مسیر نیست و باید از پچ کورد Single Mode استفاده شود.

همچنین ماژول فیبر نوری نصب‌شده روی سوئیچ فیبر نوری باید با نوع فیبر مورد استفاده در لینک سازگار باشد. بررسی این موارد پیش از خرید، از ایجاد مشکلات احتمالی هنگام راه‌اندازی شبکه جلوگیری می‌کند.

کانکتور ST-ST برای اتصال تجهیزات

در دو سر این پچ کورد از کانکتور ST استفاده شده است. این نوع کانکتور برای اتصال تجهیزات سازگار با رابط ST کاربرد دارد و در هر دو سمت محصول قرار گرفته است.

عبارت ST-ST در نام محصول نشان می‌دهد که هر دو سر کابل دارای یک نوع رابط هستند. بنابراین، پیش از خرید باید پورت تجهیزات مورد نظر بررسی شود.

اگر یک سمت تجهیز دارای رابط LC یا SC باشد، این مدل برای اتصال مستقیم مناسب نخواهد بود. در چنین شرایطی باید پچ کوردی با ترکیب کانکتور مناسب انتخاب شود.

هماهنگی کانکتور اهمیت زیادی دارد و باعث می‌شود اتصال تجهیزات بدون استفاده از تبدیل‌های اضافی انجام شود. این موضوع در زیرساخت‌هایی که از تجهیزاتی مانند پچ پنل، رک فیبر نوری، مدیا کانورتور فیبر نوری و تجهیزات انتقال نوری استفاده می‌کنند، اهمیت بیشتری دارد.

طول یک متر؛ مناسب برای اتصالات نزدیک

طول 1 متری این پچ کورد برای اتصال تجهیزاتی مناسب است که فاصله کمی از یکدیگر دارند. در رک‌های شبکه و اتاق‌های سرور، تجهیزات معمولاً در فاصله نزدیک نصب می‌شوند و استفاده از کابل‌های بلند می‌تواند باعث ایجاد کابل اضافی و بی‌نظمی شود.

برای مثال، اگر یک پچ پنل فیبر نوری در نزدیکی یک سوئیچ شبکه فیبر نوری قرار داشته باشد، مدل یک متری می‌تواند مسیر اتصال را با مقدار کمی کابل اضافی برقرار کند.

این طول همچنین برای اتصال تجهیزات داخل یک رک یا بین نقاط نزدیک مناسب است. با این حال، بهتر است پیش از نصب، مسیر واقعی کابل اندازه‌گیری شود تا کابل تحت کشش قرار نگیرد.

ساختار Duplex و دو رشته فیبر نوری

عبارت DX نشان‌دهنده ساختار Duplex است. این پچ کورد فیبر نوری از دو رشته فیبر نوری تشکیل شده و برای بسیاری از ارتباطات دوطرفه کاربرد دارد.

در یک لینک Duplex معمولاً یک رشته برای ارسال داده و رشته دیگر برای دریافت اطلاعات استفاده می‌شود. به همین دلیل، هنگام اتصال باید مسیرهای Tx و Rx به‌درستی بررسی شوند.

جابه‌جایی مسیر ارسال و دریافت می‌تواند باعث برقرار نشدن لینک شود. در زمان عیب‌یابی نیز بررسی جهت اتصال دو رشته یکی از مراحل مهم برای شناسایی مشکل خواهد بود.

کاربرد در زیرساخت فیبر نوری

پچ کورد 1 متری OM2 ST-ST DX MM می‌تواند در کنار تجهیزاتی مانند ODF، پچ پنل فیبر نوری، سوئیچ شبکه، سوئیچ فیبر نوری، ماژول فیبر نوری  SFP، مدیا کانورتر و آداپتور فیبر نوری مورد استفاده قرار گیرد؛ البته تجهیزات باید از نظر نوع فیبر و رابط ST با محصول سازگار باشند.

در زیرساخت‌های قدیمی‌تر یا شبکه‌هایی که تجهیزات دارای رابط ST دارند، استفاده از این پچ کورد می‌تواند اتصال مناسبی میان نقاط مختلف ایجاد کند.

طول یک متری نیز برای مسیرهای کوتاه گزینه مناسبی است و به کاهش کابل اضافی در رک کمک می‌کند.

نکات مهم نصب و نگهداری

هنگام نصب پچ کورد فیبر نوری باید از خم‌کردن شدید و پیچاندن کابل جلوگیری شود. کابل نباید تحت کشش قرار گیرد و بهتر است مسیر آن بدون فشار مکانیکی اجرا شود.

تمیزی کانکتورهای ST نیز اهمیت زیادی دارد. گردوغبار و آلودگی روی سطح اتصال می‌تواند باعث افزایش افت نوری و کاهش کیفیت سیگنال شود. بهتر است پیش از اتصال، کانکتورها با ابزار مناسب تمیزکاری فیبر نوری بررسی و پاک شوند.

زمانی که پچ کورد مورد استفاده قرار نمی‌گیرد، بهتر است فست کانکتور با درپوش محافظ پوشانده شوند. همچنین هنگام جدا کردن کابل، بهتر است از بدنه کابل کشیده نشود و جداسازی از قسمت مخصوص کانکتور انجام گیرد.

جمع‌بندی

پچ کورد فیبر نوری 1 متری OM2 ST-ST DX MM  نورالینک با فیبر Multi Mode، ساختار Duplex و کانکتورهای ST-ST، گزینه‌ای مناسب برای اتصال تجهیزات سازگار با فیبر OM2 در مسیرهای کوتاه است.

این محصول می‌تواند در کنار پچ پنل فیبر نوری، ODF، سوئیچ فیبر نوری، ماژول SFP، مدیا کانورتر، آداپتور فیبر نوری و سایر تجهیزات سازگار با OM2 Multi Mode مورد استفاده قرار گیرد.

طول یک متری محصول برای اتصال تجهیزات نزدیک مناسب است و می‌تواند به کاهش کابل اضافی در رک شبکه کمک کند. پیش از خرید باید نوع فیبر، نوع کانکتور و فاصله واقعی تجهیزات بررسی شود. همچنین رعایت شعاع خم مناسب، تمیز نگه داشتن کانکتورهای ST و جلوگیری از کشش کابل، به حفظ کیفیت و پایداری لینک فیبر نوری کمک می‌کند.
